74HC4075N – Triple porte OR à 3 entrées DIP-14 | Philips | IC CMOS TTL original | ELECTRONIC SHOP

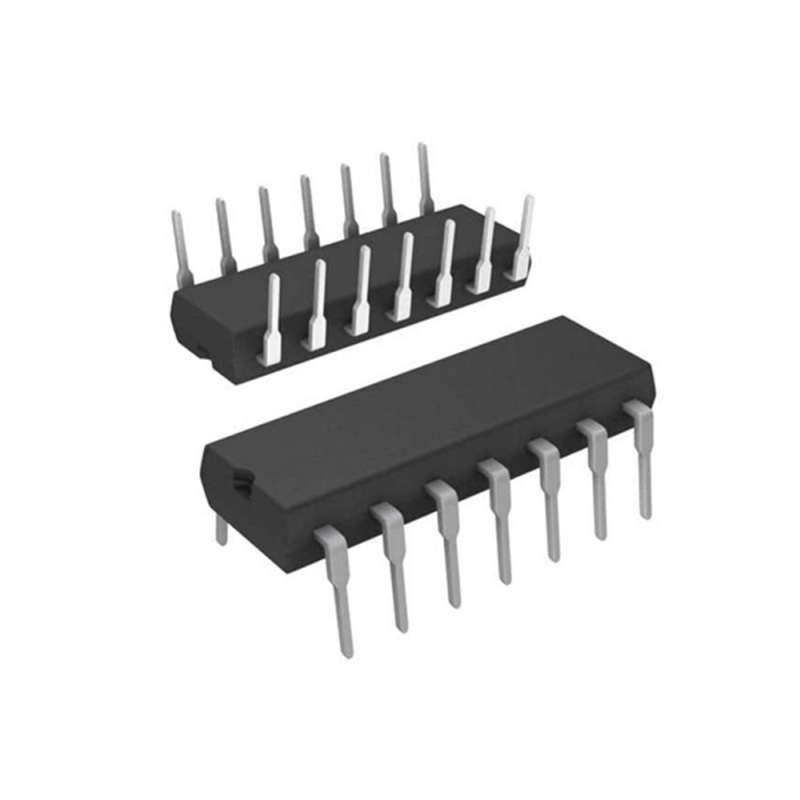

Le 74HC4075N est un circuit logique triple porte OR à 3 entrées, en boîtier DIP-14, utilisant la technologie CMOS rapide. Idéal pour les circuits logiques combinatoires, projets Arduino, automatisation et systèmes embarqués.
Spécifications Techniques
📌 Attributs produit
| Attribut | Détail |
|---|---|
| Référence | 74HC4075N |
| Fabricant | Philips (NXP) |
| Type | 3 portes OR (OU logique) à 3 entrées chacune |
| Technologie | CMOS (HC Series) compatible TTL |
| Boîtier | DIP-14 traversant |
| Tension de fonctionnement | 2V à 6V (5V typ.) |
| Fréquence max. | 50 MHz typique |
| Courant de sortie | ±6 mA max |
| Plage de température | -40 °C à +85 °C |
| Compatibilité breadboard | Oui |
| État | Neuf, original, non reconditionné |
💎 Points forts
-
3 portes logiques OR à 3 entrées dans une seule puce
-
Technologie CMOS rapide, faible consommation
-
Compatible TTL / CMOS, parfait pour Arduino / ESP32 / STM32
-
Boîtier DIP-14, idéal pour prototypage ou breadboard
-
Composant original Philips, haute fiabilité
🛠️ Applications typiques
-
Circuits logiques combinatoires
-
Projets éducatifs (électronique numérique, universités)
-
Automatisation, domotique, robotique
-
Interfaces logiques multi-capteurs
-
Projets DIY à base de microcontrôleurs
🔗 Produits associés
-
74HC08 – Porte AND quadruple
-
74HC32 – Porte OR quadruple classique
-
74HC00 – Porte NAND quadruple
-
Modules Arduino Uno / Nano
-
Breadboard + jumpers + alimentation 5V
📄 Description longue SEO
Le 74HC4075N est un circuit intégré CMOS appartenant à la famille 74HC, contenant trois portes logiques OR à trois entrées (3-input OR gates). Chaque porte fonctionne selon la logique OU (OR) : la sortie est à l'état haut si au moins une entrée est haute.
Le composant est encapsulé dans un boîtier DIP-14 traversant, parfaitement adapté pour les breadboards, les cartes d'expérimentation, ou les projets éducatifs. Il fonctionne avec une tension de 2V à 6V, ce qui le rend compatible avec des environnements TTL 5V ou CMOS 3.3V / 5V.
Son architecture en technologie CMOS rapide (HC) assure une faible consommation et une excellente vitesse de commutation, adaptée aux systèmes Arduino, STM32, ESP32, ou encore aux circuits logiques spécialisés.
🛠️ Problèmes / Solutions
| Problème | Solution |
|---|---|
| Sortie toujours basse | Vérifiez que toutes les entrées sont à LOW |
| Comportement logique incohérent | Ajouter résistances de pull-down ou pull-up selon cas |
| Composant inopérant | Vérifier brochage et tension d’alimentation |
| Non compatible Arduino 3.3V ? | Oui, fonctionne dès 2V (mais vérifier logique de seuil) |
❓ FAQ
Q : Quelle est la différence entre 74HC4075N et 74HC32 ?
🅐 Le 74HC4075N contient 3 portes OR à 3 entrées, tandis que le 74HC32 contient 4 portes OR à 2 entrées.
Q : Le composant est-il compatible avec Arduino ?
🅐 Oui, à 5V comme à 3.3V, ce composant fonctionne parfaitement dans les montages Arduino, ESP32, etc.
Q : Est-ce que c’est un composant original ?
🅐 Oui. Le produit est original de marque Philips/NXP, neuf et non recyclé.
Q : Peut-on utiliser ce circuit pour faire un système de validation logique multiple ?
🅐 Absolument. Chaque porte permet de tester 3 conditions simultanées, parfait pour des capteurs, interrupteurs ou seuils.
♻️ Produits équivalents / similaires
-
74LS4075 – version TTL standard
-
74HC32 – Porte OR 2 entrées (quadruple)
-
4075BE – OR triple 3E version CD4000
-
74HC08 – Porte AND CMOS haute vitesse
⭐ Avis clients
Hamza T. – ★★★★★
« Utilisé pour condition logique sur plusieurs capteurs, parfait. »
Yasmine K. – ★★★★☆
« Fonctionne bien sur breadboard, composant original. »
Slim A. – ★★★★★
« Produit fidèle à la description. Bon prix et livraison rapide. »
