Capteur de flexion Flex Sensor 2.2″ SEN-10264 – Electronic Shop

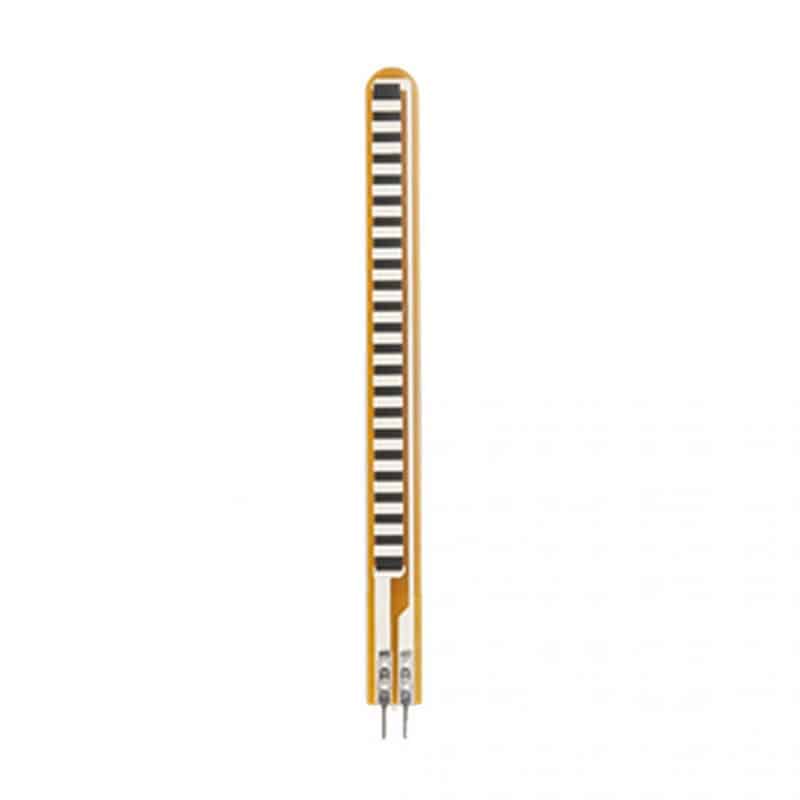

Capteur de flexion 2.2″ SEN-10264, utilisé pour détecter les mouvements de pliage

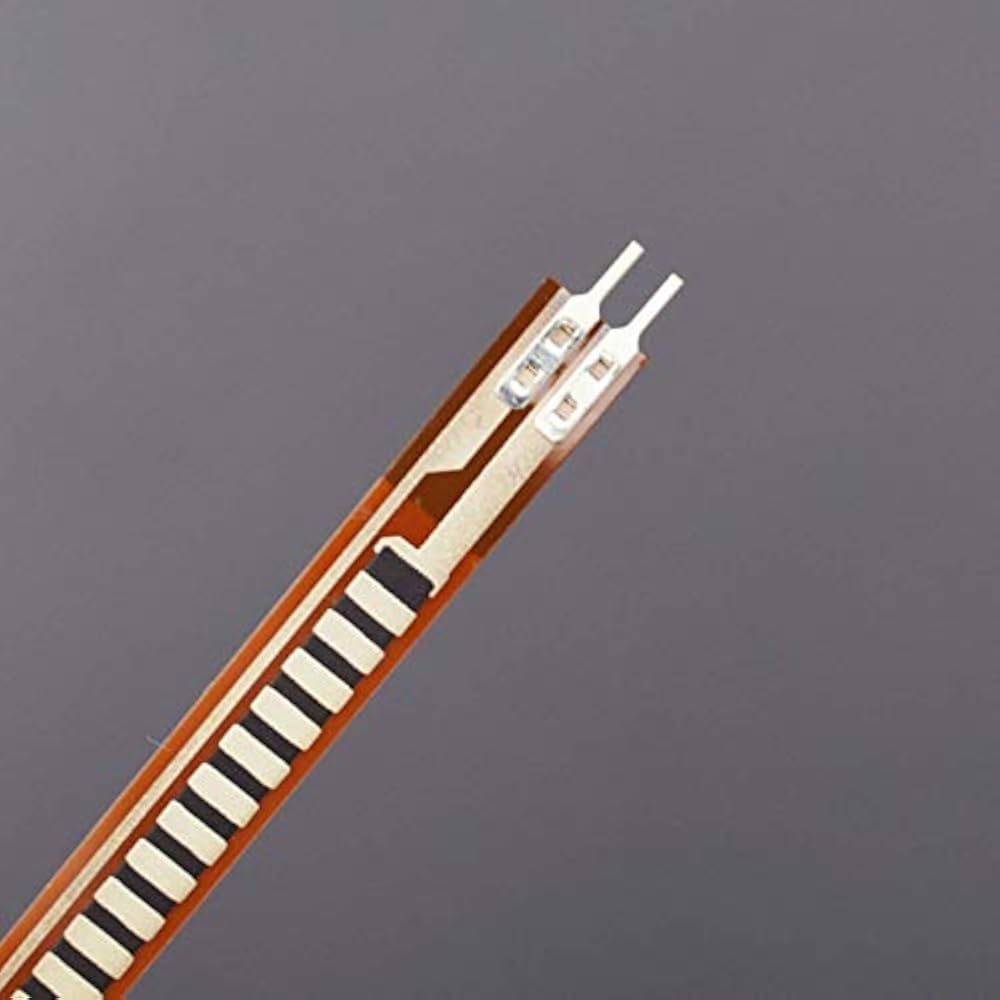

Vue du capteur flexible SEN-10264, réagissant à la courbure et aux déformations

Capteur de flexion Flex Sensor 2.2″ SEN-10264 – Détection de pliage précise | Electronic Shop

Category: Capteurs de force et cellules de charge

SKU: FZ2637

70.000 DT

Capteur de flexion 2.2″ SEN-10264 pour détection précise de pliage et mouvements, idéal pour projets DIY et robotiques. Disponible chez Electronic Shop.

attribut de produit	valeur d'attribut	attribut select

Spécifications Techniques

Voici la fiche produit optimisée pour le "Capteur de flexion Flex Sensor 2.2″ SEN-10264", formatée pour votre Electronic Shop à Sfax.

Titre optimisé SEO

Capteur de Flexion Flex Sensor 2.2″ (5.6cm) SEN-10264 – Détection de Pliage Résistive Précise | Pour Gants de Données, Robotique, Réalité Virtuelle, Wearables, Instruments MIDI | Electronic Shop Sfax

Métadonnées SEO

Titre Méta: Capteur de Flexion Flex Sensor 2.2" SEN-10264 | Pliage Résistif Arduino
Méta-description: Achetez le capteur de flexion Flex Sensor 2.2" (SEN-10264) pour une détection précise de pliage. Idéal pour gants de données, robotique, réalité virtuelle, et objets connectés. Compatible Arduino.
Mots-clés: Capteur de flexion, Flex Sensor, bend sensor, SEN-10264, capteur de pliage, résistif, analogique, Arduino, Raspberry Pi, microcontrôleur, gant de données, robotique, réalité virtuelle, wearable, instrument MIDI, capteur de mouvement, DIY, Electronic Shop Sfax, Tunisie.

Description courte

Donnez à vos projets la capacité de "sentir" le mouvement et la flexion avec le Capteur de Flexion Flex Sensor 2.2″ (SEN-10264) ! Ce capteur innovant et flexible change sa résistance électrique proportionnellement à son degré de pliage. Avec sa longueur de 5.6 cm (2.2 pouces), il est parfait pour des applications comme les gants de données pour la réalité virtuelle, la robotique, les wearables, ou les instruments de musique électroniques. Sa détection précise et sa facilité d'intégration avec des microcontrôleurs comme Arduino en font un outil indispensable pour vos créations interactives.

Attributs du produit

Modèle: Flex Sensor 2.2″ (SEN-10264 ou équivalent de qualité)
Type de Capteur: Capteur de Flexion Résistif
Longueur de la Zone Sensible: $2.2 pouces$ (environ $5.6 cm$ )
Longueur Totale (avec broches): Environ $7 cm$ à $8 cm$
Résistance à Plat (Sans Flexion): Typiquement $10 k Ω$ à $30 k Ω$ (varie légèrement selon le fabricant)
Résistance Pliée (90 degrés): Typiquement $45 k Ω$ à $125 k Ω$ (augmente avec le pliage)
Plage de Flexion: Jusqu'à $90$ degrés (peut supporter un pliage plus important, mais la relation résistance/flexion devient moins linéaire)
Tolérance de Résistance: $\pm 30%$
Puissance Nominale: $0.5 W$ max.
Tension d'Opération: Compatible avec $3.3 V$ et $5 V$ (nécessite un circuit diviseur de tension)
Durabilité: Plusieurs millions de cycles de flexion (selon les conditions d'utilisation)
Épaisseur: Ultra-mince (environ $0.43 mm$ )
Connexions: 2 broches, espacement standard $2.54 mm$ (0.1 pouce)
Sortie: Variation de résistance (nécessite un circuit diviseur de tension pour une lecture analogique)

Points forts

Détection Précise de Pliage : Permet de mesurer le degré de flexion avec une bonne résolution.
Ultra-Mince et Flexible : S'intègre discrètement dans des vêtements, des gants, des prothèses ou des modèles.
Changement de Résistance Linéaire : Facilite la conversion des lectures en degrés de flexion.
Polyvalence d'Application : Idéal pour une vaste gamme de projets interactifs et de détection de mouvement.
Facile à Utiliser : S'interface simplement avec les microcontrôleurs via une entrée analogique (nécessite une résistance externe).
Durabilité Correcte : Conçu pour des milliers de cycles de flexion dans des conditions normales.
Faible Coût : Solution économique pour ajouter une dimension de détection de mouvement à vos projets.

Applications typiques

Gants de Données/Réalité Virtuelle : Pour suivre la flexion des doigts et contrôler des objets virtuels ou des robots.
Robotique : Détection d'angle pour les articulations de robots, capteurs de préhension.
Wearables (Objets Connectés Portables) : Surveillance de mouvements corporels, détection de posture, vêtements intelligents.
Instruments de Musique Électroniques : Contrôleurs MIDI sensibles à la flexion, instruments gestuels.
Prothèses/Orthèses : Mesure de la flexion des articulations pour des applications médicales ou de rééducation.
Interfaces Homme-Machine (HMI) : Détection de l'angle d'une surface, boutons flexibles.
Domotique : Déclenchement d'actions basées sur la flexion d'un objet (ex: ouverture d'une porte).
Projets DIY et Art Interactif : Pour créer des installations réactives au mouvement.

Description longue SEO

Ouvrez de nouvelles possibilités d'interaction pour vos créations avec le Capteur de Flexion Flex Sensor 2.2″ (SEN-10264), le capteur de mouvement flexible et précis, disponible dès maintenant dans votre Electronic Shop à Sfax ! Ce capteur est un outil fantastique pour donner à vos projets la capacité de percevoir des changements d'angle et de courbure.

Le Flex Sensor est une résistance unique dont la valeur ohmique change lorsque son corps est plié. Plus le capteur est plié, plus sa résistance augmente. Ce modèle de 2.2 pouces (environ $5.6 cm$ ) est particulièrement adapté aux applications nécessitant de détecter la flexion sur une zone relativement petite, comme la flexion d'un doigt, d'une articulation de robot ou d'une petite surface.

Son fonctionnement est simple : il s'agit d'une résistance variable. Pour l'utiliser avec un microcontrôleur tel qu'un Arduino, un Raspberry Pi (nécessite un convertisseur analogique-numérique externe pour le Pi) ou un ESP32, vous devrez l'intégrer dans un circuit diviseur de tension. En mesurant la tension de sortie de ce diviseur, vous obtiendrez une valeur analogique qui est directement proportionnelle au degré de flexion du capteur. Cela vous permet non seulement de savoir si le capteur est plié ou non, mais aussi de quantifier la déflexion, ce qui ouvre la porte à des applications plus complexes et nuancées.

Sa conception ultra-mince (moins d'un demi-millimètre d'épaisseur) et sa flexibilité exceptionnelle lui permettent d'être intégré discrètement dans des vêtements, des prototypes de prothèses ou toute surface nécessitant une détection de flexion. C'est le composant idéal pour créer des gants de données pour la réalité virtuelle, des interfaces gestuelles, ou pour ajouter un "sens" aux robots capables de saisir des objets.

Que vous soyez un artiste développant une œuvre interactive, un ingénieur concevant une interface innovante, ou un passionné de robotique construisant un bras articulé, le Capteur de Flexion Flex Sensor 2.2″ SEN-10264 vous offre la sensibilité, la robustesse et la facilité d'intégration nécessaires pour donner vie à vos idées les plus flexibles.

Foire Aux Questions (FAQ)

Q1: Comment connecter le Flex Sensor à un Arduino pour lire la flexion? R1: Le Flex Sensor est une résistance variable. Pour le lire avec un Arduino, vous devez l'intégrer dans un circuit diviseur de tension.

Connectez une broche du Flex Sensor à $5 V$ (ou $3.3 V$ si votre Arduino est en $3.3 V$ ).
Connectez l'autre broche du Flex Sensor à une extrémité d'une résistance de pull-down (valeur typique : $22 k Ω$ ou $47 k Ω$ , à adapter pour optimiser la plage de lecture).
Connectez l'autre extrémité de la résistance de pull-down à la masse (GND).
La broche entre le Flex Sensor et la résistance de pull-down se connecte à une broche d'entrée analogique de l'Arduino (ex: A0). La valeur analogRead(A0) augmentera ou diminuera selon le sens de connexion et le degré de flexion.

Q2: Le Flex Sensor donne-t-il directement un angle en degrés? R2: Non, le Flex Sensor donne une variation de résistance, et donc une variation de tension si utilisé dans un diviseur. Pour obtenir un angle en degrés, vous devrez le calibrer. Cela implique de mesurer les valeurs de tension (ou de résistance) à différents angles de flexion connus (ex: $0^{\circ}$ , $3 0^{\circ}$ , $6 0^{\circ}$ , $9 0^{\circ}$ ) et de créer une fonction de conversion dans votre code (par exemple, une table de correspondance ou une équation polynomiale).

Q3: Dans quelle direction le capteur doit-il être plié pour fonctionner? R3: Le Flex Sensor ne détecte la flexion que dans une seule direction (généralement la direction où le côté imprimé avec les pistes est à l'extérieur du pli). Plié dans l'autre sens, il ne réagira pas ou pourrait être endommagé. Les illustrations du produit montrent généralement la direction de pliage correcte.

Q4: Quelle est la durée de vie du Flex Sensor en termes de cycles de flexion? R4: Les Flex Sensors sont conçus pour être durables. Ils peuvent généralement supporter plusieurs millions de cycles de flexion dans leur plage de flexion recommandée (typiquement jusqu'à $9 0^{\circ}$ ). Cependant, les plis très serrés (plus de $9 0^{\circ}$ ) ou les torsions excessives peuvent réduire considérablement leur durée de vie. Un montage soigné qui évite la contrainte directe sur les broches est également important.

Q5: Puis-je utiliser ce capteur pour un gant de données comme on le voit dans les films? R5: Oui, absolument ! Le Flex Sensor 2.2" est le capteur le plus couramment utilisé pour les gants de données (par exemple, un par doigt pour mesurer la flexion de chaque phalange). Sa taille, sa flexibilité et sa facilité de lecture en font un excellent choix pour ce type d'application de réalité virtuelle ou de contrôle gestuel.

Avis Clients (sans nom)

"Ce Flex Sensor est génial pour mon projet de gant MIDI. La lecture est stable et la réactivité excellente pour détecter la flexion des doigts."
"Très facile à mettre en œuvre avec un Arduino. J'ai pu mesurer l'angle d'un bras robotique sans problème. Super précis !"
"Le capteur est très fin et discret, parfait pour l'intégrer dans un vêtement connecté. La longueur de 2.2" est idéale pour les petites articulations."
"Produit conforme et livraison rapide à Sfax. Un excellent capteur de flexion pour le prototypage."
"J'ai pu faire mon propre contrôleur de drone avec ça. Le pliage donne des commandes différentes. Très amusant et fonctionnel !"
