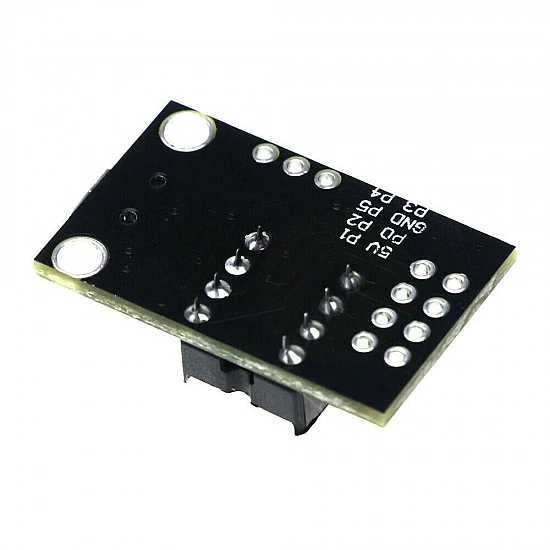

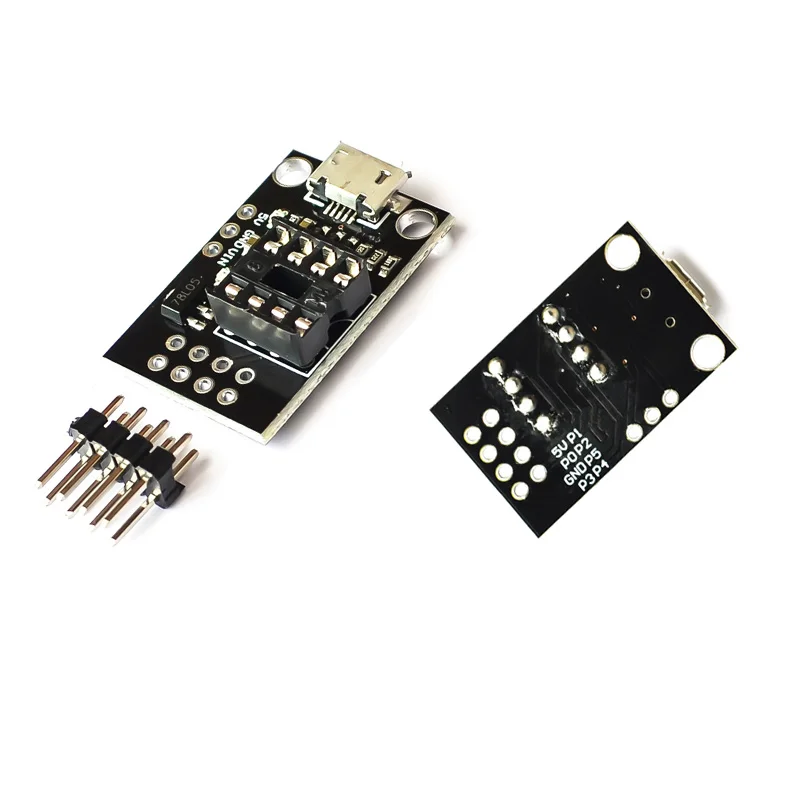

Carte de programmation pour ATtiny13A, 25, 45, 85 – DIP-8 ATMEL

Attributs du produit

• Type de Produit: Carte de Développement / Programmateur pour Microcontrôleur
• Microcontrôleurs Compatibles: ATtiny13A, ATtiny25, ATtiny45, ATtiny85
• Type de Boîtier Supporté: DIP-8 (Dual In-line Package 8 broches)
• Interface de Programmation: ISP (In-System Programming)
• Connecteur de Programmation : Généralement 6 broches (standard ISP, ex: utilisé par Arduino comme programmeur)
• Alimentation du Module : Typiquement $5\text{V}$ DC via USB (si un circuit FTDI ou similaire est intégré) ou via le programmeur ISP.
• Indicateurs LED : Souvent une LED d'alimentation, une LED d'état (Rx/Tx ou programmation).
• Support ZIF (Zero Insertion Force) : Certains modèles peuvent intégrer un support ZIF pour une insertion/retrait facile du microcontrôleur. (Vérifier la version spécifique en magasin)
• Compatibilité Logicielle : Arduino IDE (nécessite l'installation des cartes ATtiny), AVRdude, Atmel Studio.
• Fonctionnalités Supplémentaires : Parfois des broches de break-out pour tester directement le microcontrôleur après programmation.
• Dimensions : Compactes, conçues pour être faciles à manipuler.

Points forts

• Programmation Simplifiée des ATtiny : Oubliez les câbles compliqués, cette carte rend la programmation des ATtiny facile et directe.
• Large Compatibilité : Prend en charge les ATtiny13A, 25, 45 et 85 en boîtier DIP-8, couvrant une gamme étendue de besoins.
• Intégration Arduino IDE : Permet d'utiliser l'environnement de développement familier d'Arduino pour coder vos ATtiny.
• Design Compact : Facile à transporter et à utiliser sur un banc de travail ou dans une boîte à outils.
• Idéal pour Projets Miniatures : Parfait pour les applications où la taille et la consommation d'énergie sont critiques.
• Économique : Les microcontrôleurs ATtiny sont abordables, et cette carte facilite leur utilisation.

Applications typiques

• Projets Électroniques DIY : Création de petits contrôleurs pour LED, capteurs simples, alarmes miniatures.
• Robotique Compacte : Contrôle de petits moteurs, servomoteurs, capteurs de ligne pour micro-robots.
• Wearables (Objets Connectés Portables) : Pour des gadgets portables à faible consommation.
• Automatisation Simple : Contrôle de relais, temporisateurs, interfaces utilisateur basiques.
• Remplacement d'Arduino Nano/Uno : Pour des projets où un ATtiny est suffisant et permet de réduire la taille et le coût.
• Prototypage Rapide : Permet de tester rapidement des idées avec des microcontrôleurs ATtiny.
• Éducation : Idéal pour apprendre la programmation de microcontrôleurs compacts.

Description longue SEO

Libérez le potentiel de vos idées les plus compactes avec la Carte de Programmation pour ATtiny DIP-8 (ATtiny13A, 25, 45, 85), l'outil indispensable pour tout électronicien souhaitant travailler avec ces microcontrôleurs polyvalents et économes, disponible dès maintenant dans votre Electronic Shop à Sfax !

Les microcontrôleurs de la famille ATtiny d'ATMEL (AVR), comme les populaires ATtiny13A, ATtiny25, ATtiny45 et ATtiny85, sont des puces incroyablement puissantes pour leur taille. Avec seulement 8 broches (DIP-8), ils offrent des capacités de traitement, des mémoires Flash/SRAM/EEPROM et des périphériques suffisants pour des milliers de petits projets, tout en consommant très peu d'énergie. Cependant, les programmer peut parfois sembler intimidant sans le bon équipement.

C'est là qu'intervient cette carte de programmation. Elle est spécialement conçue pour simplifier le processus :

1. Support de Flashage Dédicacé : Insérez simplement votre microcontrôleur ATtiny en boîtier DIP-8 dans le support de la carte. Si la carte est équipée d'un support ZIF (Zero Insertion Force), l'insertion et le retrait sont un jeu d'enfant, sans risque d'endommager les broches.
2. Interface ISP (In-System Programming) : La carte expose les broches nécessaires pour la programmation ISP. Vous pouvez la connecter à un programmeur Arduino configuré en "Arduino as ISP", ou à un programmeur AVR dédié (USBASP, USBtinyISP, etc.).
3. Compatibilité Arduino IDE : Pour beaucoup, c'est l'atout majeur ! Grâce à l'installation d'un "Core" (paquet de cartes) supplémentaire dans l'Arduino IDE, vous pouvez écrire votre code en langage Arduino (C++) et le téléverser directement sur votre ATtiny, exploitant ainsi la simplicité et la vaste communauté d'Arduino.

Cette carte élimine le besoin de circuits de câblage complexes sur breadboard pour la programmation, réduisant les erreurs et vous permettant de vous concentrer sur le développement de votre application. Une fois programmé, vous pouvez retirer votre ATtiny de la carte et l'intégrer directement dans votre projet final, ou le tester sur les broches de break-out si le module en est équipé. Pour des capteurs simples, des effets lumineux, des petits actionneurs ou des logiques embarquées, l'ATtiny offre une solution incroyablement compacte et économique, rendue accessible par cette carte de programmation.

Foire Aux Questions (FAQ)

Q1: Comment utiliser cette carte avec l'Arduino IDE? R1: Pour utiliser cette carte avec l'Arduino IDE, vous aurez besoin de :

1. Un Arduino Uno/Nano (ou similaire) configuré comme programmeur ISP (via le sketch "ArduinoISP" inclus dans l'IDE).
2. Connecter la carte de programmation ATtiny à votre Arduino programmeur via les broches SPI (MISO, MOSI, SCK, RESET) et l'alimentation.
3. Installer le "Core" ATtiny dans l'Arduino IDE (via le gestionnaire de cartes).
4. Sélectionner la carte ATtiny (ex: "ATtiny85") et le programmeur "Arduino as ISP" dans l'IDE.
5. Téléverser votre sketch.

Q2: Quelles sont les principales différences entre ATtiny13A, 25, 45 et 85? R2: Ces puces sont similaires mais diffèrent par leurs ressources :

• ATtiny13A : Le plus petit, 1KB Flash, 64B SRAM, 64B EEPROM. Idéal pour les tâches les plus simples (clignotement de LED, contrôle ON/OFF basique).
• ATtiny25 : 2KB Flash, 128B SRAM, 128B EEPROM. Plus de place pour le code.
• ATtiny45 : 4KB Flash, 256B SRAM, 256B EEPROM. Encore plus de ressources.
• ATtiny85 : Le plus grand, 8KB Flash, 512B SRAM, 512B EEPROM. Le plus polyvalent des ATtiny DIP-8, souvent utilisé comme un "mini-Arduino". Ils partagent tous une architecture 8 broches et peuvent être programmés de manière similaire.

Q3: Dois-je flasher un bootloader sur l'ATtiny avec cette carte? R3: Non, l'ATtiny n'utilise généralement pas de bootloader lorsque programmé via ISP. Le code est téléversé directement dans la mémoire Flash. Le "burn bootloader" dans l'Arduino IDE est utilisé pour configurer les fusibles (fuse bits) de l'ATtiny (ex: vitesse d'horloge, désactivation de la broche RESET) et non pour installer un bootloader au sens traditionnel d'Arduino Uno.

Q4: Comment alimenter l'ATtiny via cette carte de programmation? R4: La carte de programmation fournit généralement l'alimentation nécessaire à l'ATtiny via le programmeur ISP connecté. Assurez-vous que votre programmeur (ex: Arduino configuré en ISP) peut fournir une alimentation stable ($5\text{V}$ ou $3.3\text{V}$) aux broches VCC et GND de la carte ATtiny.

Q5: Puis-je utiliser cette carte pour d'autres microcontrôleurs DIP-8? R5: Non, cette carte est spécifiquement conçue pour la famille ATtiny mentionnée (13A, 25, 45, 85) qui partagent la même configuration de broches pour la programmation ISP. Elle ne sera pas compatible avec d'autres microcontrôleurs DIP-8 (comme les PIC, ou d'autres AVR non ATtiny) qui ont des configurations de broches différentes ou des protocoles de programmation différents.
