Carte de protection lithium XR-AL-3S5009-V0.1 – 3S 11.1V 5A port commun – BMS pour batteries 18650 | ELECTRONIC SHOP

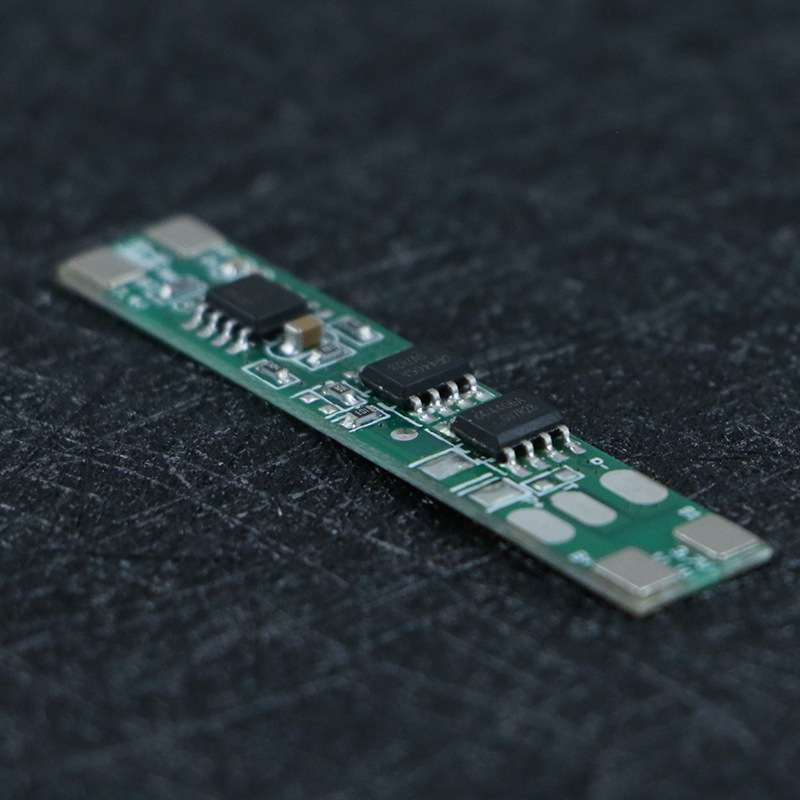

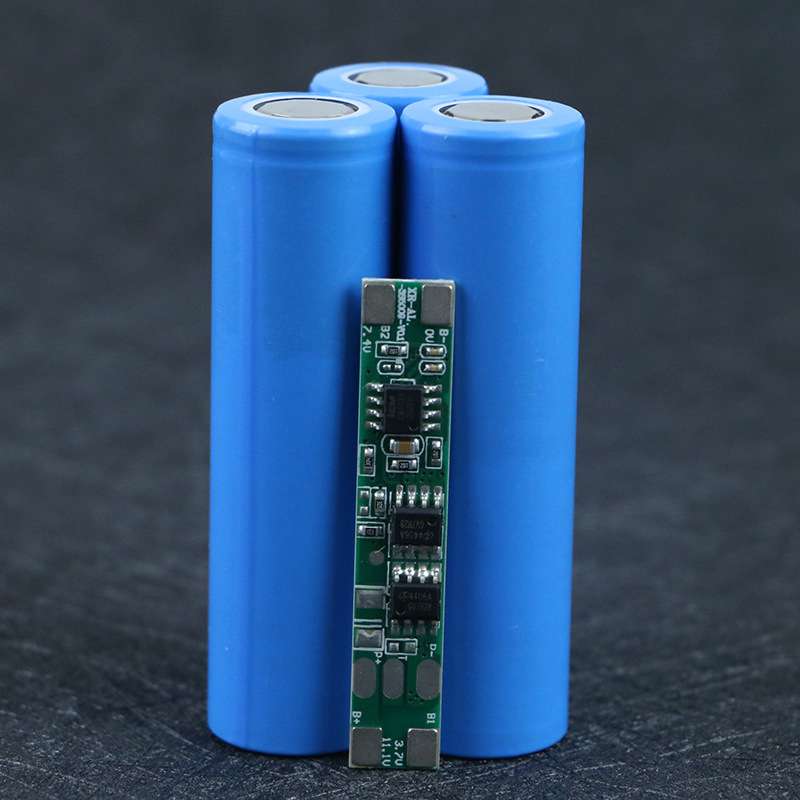

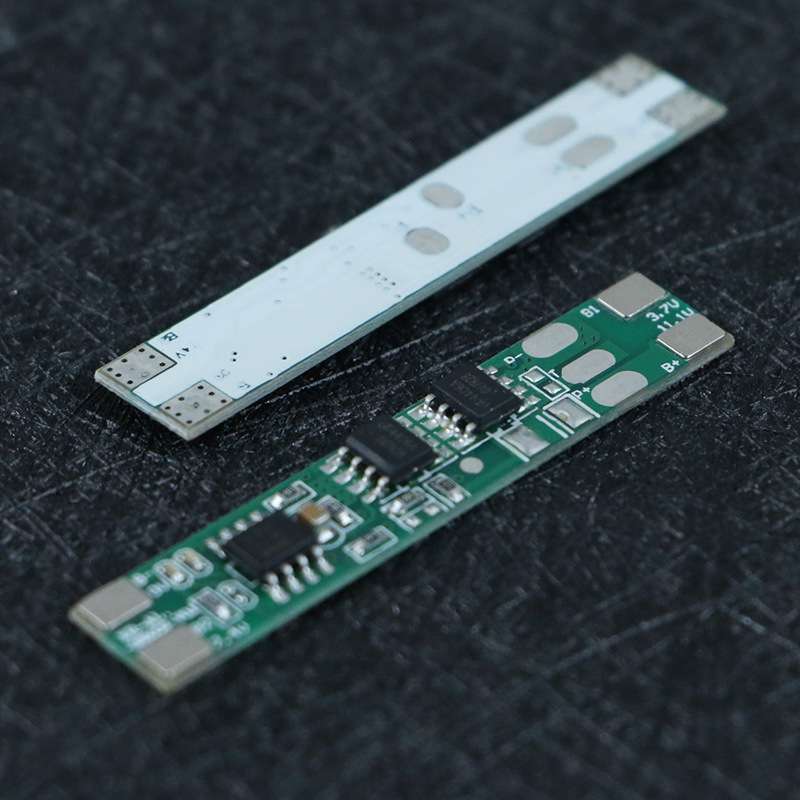

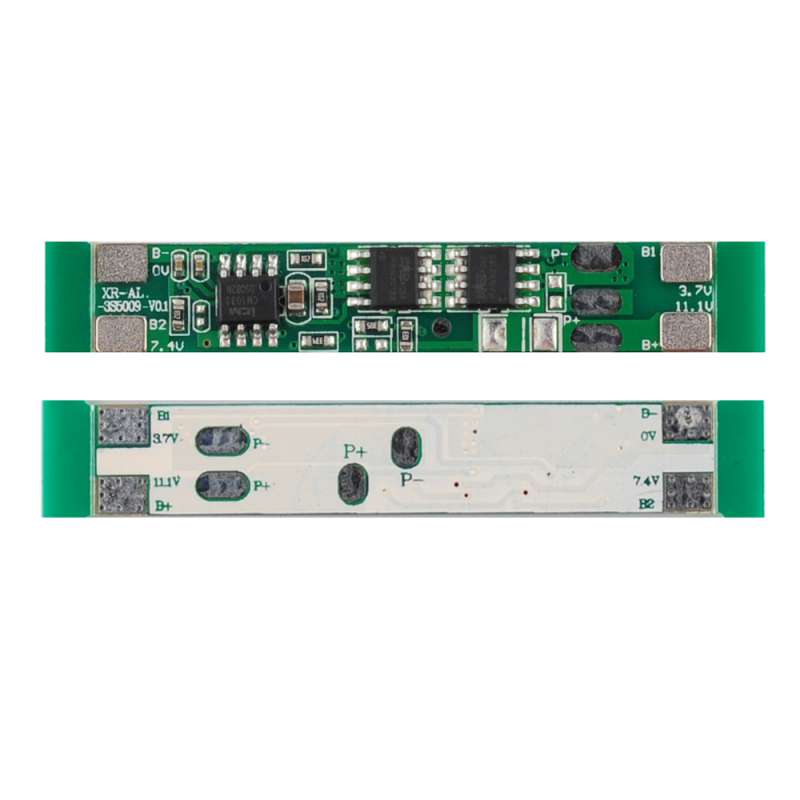

Carte BMS XR-AL-3S5009-V0.1 – 3S 5A 11.1V avec port commun pour batteries lithium 18650. Protège contre surcharge, décharge excessive et court-circuit. Idéale pour petits packs batteries, systèmes LED, et projets électroniques.
Spécifications Techniques
📊 Attributs produits
| Attribut | Valeur |
|---|---|
| Référence | XR-AL-3S5009-V0.1 |
| Type | Carte BMS lithium-ion |
| Configuration | 3S (3 cellules en série) |
| Tension nominale | 11.1V (3.7V × 3) |
| Courant de décharge max | 5A (continu) |
| Port | Commun (same port pour charge/décharge) |
| Compatible avec | Piles lithium-ion 18650 |
| Protection | Surcharge, décharge, court-circuit |
| Dimensions | ~45mm × 20mm (à ajuster si dispo) |
| Applications | Projets DIY, LED, jouets, petits packs |
✅ Points forts
-
Protection 3 cellules (3S) lithium-ion jusqu’à 5A
-
Port commun : un seul point de connexion pour charge/décharge
-
Compacte et légère, idéale pour projets portables
-
Prolonge la durée de vie de la batterie avec une gestion sûre
-
Installation simple et rapide
-
Excellent rapport qualité/prix
🛠️ Applications typiques
-
Packs batterie lithium 3S pour LED ou alimentations portables
-
Jouets électroniques rechargeables
-
Enceintes Bluetooth, powerbanks DIY
-
Systèmes solaires miniatures
-
Appareils basse consommation 11.1V
🔗 Produits associés
-
Pack de 3 piles lithium-ion 18650 3.7V
-
Chargeur lithium 3S 12.6V
-
Boîtier de batteries 3S avec connecteurs
-
Fils de nickel pour soudure par point
-
Interrupteur ON/OFF compatible 11V
📖 Description longue SEO
La carte BMS XR-AL-3S5009-V0.1 est conçue pour protéger efficacement les batteries lithium 18650 en configuration 3S (11.1V). Elle gère automatiquement la protection contre les surtensions, sous-tensions, surintensités et courts-circuits. Avec un courant de décharge jusqu’à 5A, elle est idéale pour les appareils de faible puissance, tels que les systèmes LED, enceintes portables, jouets électroniques ou projets DIY.
Son port commun simplifie l’intégration dans les montages en réduisant le nombre de connexions. Compacte, fiable et économique, c’est un composant indispensable pour tout utilisateur de batteries lithium 3S.
🧩 Problèmes / Solutions
| Problème | Solution apportée |
|---|---|
| Surcharge ou décharge dangereuse | Coupure automatique de la carte BMS |
| Risque de court-circuit | Circuit de protection intégré |

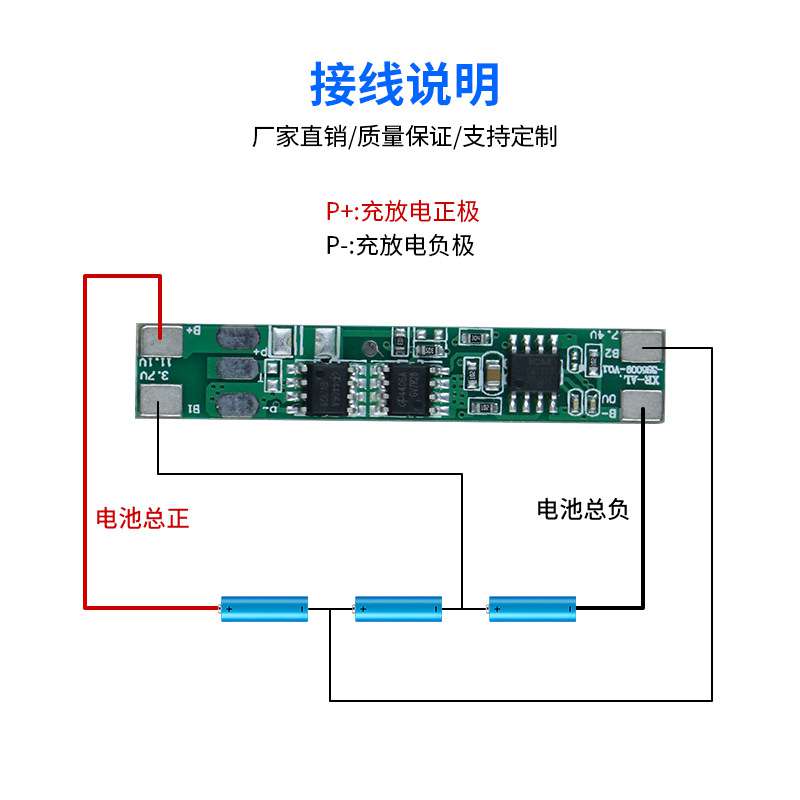

| Complexité de câblage | Port commun : simplifie le montage |
| Usage sur petits appareils portables | Courant modéré (5A) adapté aux petits circuits |
❓ FAQ
Q1 : Cette carte est-elle compatible avec toutes les piles 18650 ?
R : Oui, à condition d’utiliser des cellules lithium-ion et de former un pack 3S (11.1V).
Q2 : Peut-on charger et décharger en même temps ?
R : Oui, grâce au port commun, la charge et la décharge se font sur les mêmes bornes.
Q3 : Quel chargeur utiliser ?
R : Utilisez un chargeur 12.6V (3S) adapté au lithium-ion.
Q4 : L’équilibrage est-il inclus ?
R : Non, ce modèle ne possède pas d’équilibrage actif. Il gère uniquement la protection.
🔁 Produits équivalents
-
Carte BMS 3S 10A 18650 avec équilibrage
-
BMS 3S Bluetooth monitoring
-
Carte de protection 3S pour batteries LiFePO4 (version spécifique)
-
BMS 3S 7A ultra-compacte
