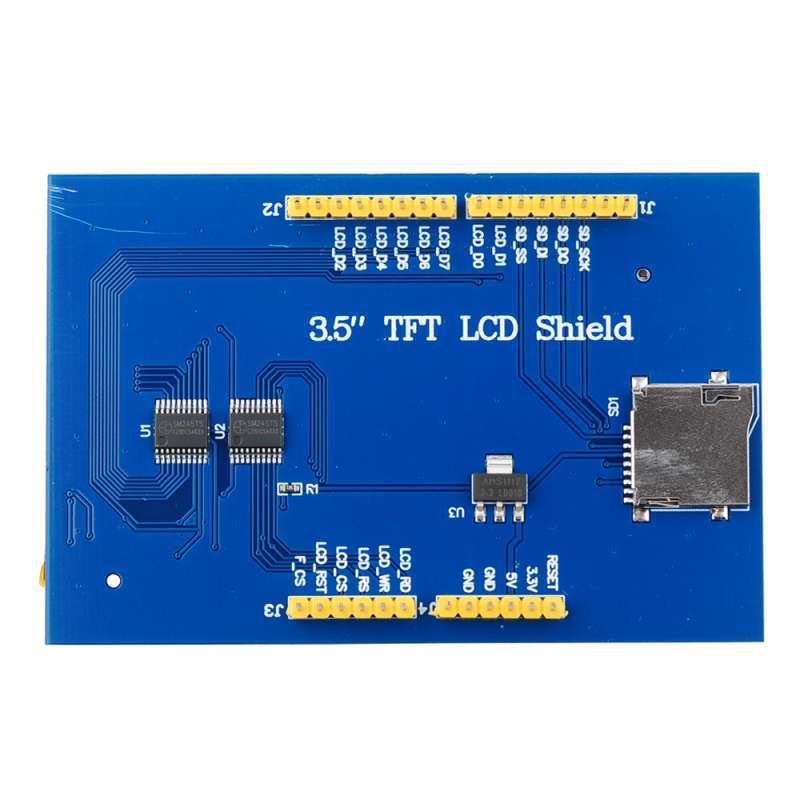

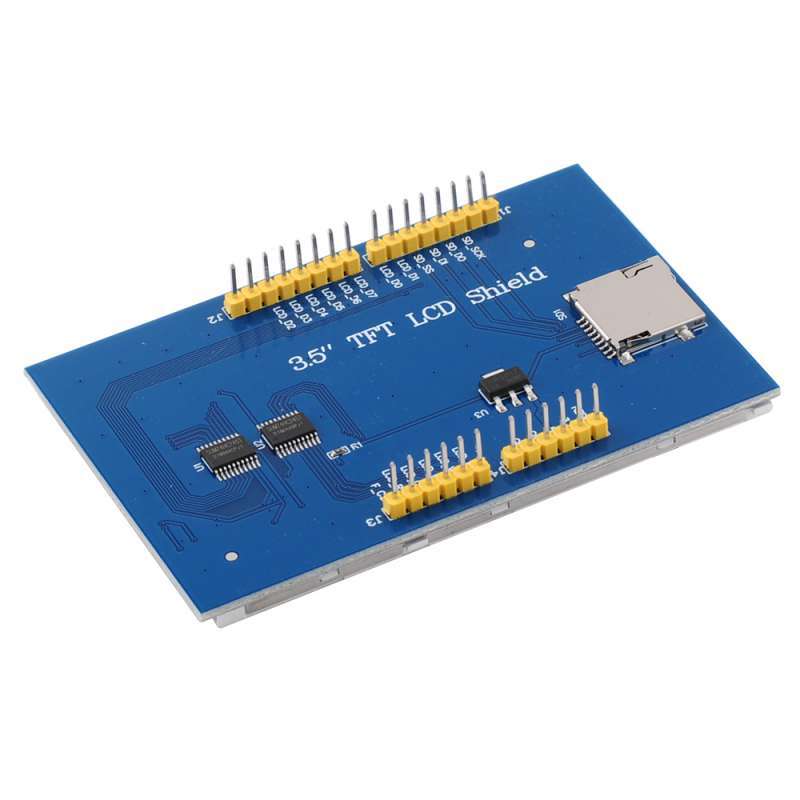

Écran LCD 3.5 pouces 320x480 ILI9486 – Afficheur couleur sans tactile pour Arduino | ELECTRONIC SHOP

SKU: FZ2504C

0

Écran TFT couleur 3.5 pouces sans fonction tactile, avec résolution 320x480 et driver ILI9486, parfait pour les projets Arduino, ESP32 ou STM32 nécessitant un affichage graphique net et réactif.

attribut de produit valeur d'attribut attribut select
Spécifications Techniques

📌 Attributs produit

AttributDétail
Taille de l'écran3.5 pouces
Résolution320 x 480 pixels
ContrôleurILI9486
InterfaceParallèle 8 bits (typ. avec Arduino Mega)
TactileNon
Alimentation5V (via broches Arduino)
CompatibilitéArduino UNO, Mega, ESP32 (avec adaptation)
BibliothèquesMCUFRIEND_kbv, Adafruit GFX

💎 Points forts

  • Grand affichage 3.5 pouces haute résolution

  • Compatible Arduino UNO, Mega, avec bibliothèques dédiées

  • Sans tactile : plus rapide et plus simple à intégrer pour affichage pur

  • Couleurs vives avec rétroéclairage LED intégré

  • Contrôleur ILI9486 largement supporté par la communauté

  • Idéal pour affichage graphique, capteurs, data logger, dashboard, etc.


🛠️ Applications typiques

  • Moniteur de capteurs (température, humidité, pression)

  • Affichage d’interface utilisateur (menus, compteurs, graphiques)

  • Stations météo Arduino

  • Projets pédagogiques avec affichage couleur

  • Dashboard pour robot ou système domotique


🔗 Produits associés

  • Carte Arduino Mega 2560 ou Uno R3

  • Modules DHT22, BMP280, MQ2, DS18B20

  • Modules RTC (horloge temps réel)

  • Joystick analogique ou encodeur rotatif

  • Carte microSD SPI pour affichage d’images BMP


📄 Description longue SEO

Ce module écran TFT LCD de 3.5 pouces est un excellent choix pour tout projet nécessitant un affichage graphique couleur haute résolution. Il est basé sur le contrôleur ILI9486, bien reconnu dans l’écosystème Arduino et compatible avec les bibliothèques populaires telles que MCUFRIEND_kbv et Adafruit GFX.

Grâce à sa résolution de 320x480 pixels, cet écran permet un rendu net des textes, images, jauges et autres interfaces visuelles. Il se connecte facilement à une carte Arduino Mega via l’interface parallèle 8 bits, sans besoin de shield ou adaptateur. Il est également utilisable avec ESP32 ou STM32 avec un câblage adapté.

Cette version sans fonction tactile est idéale pour les projets nécessitant uniquement un affichage, sans interaction par toucher, réduisant ainsi le coût et la complexité.


🛠️ Problèmes / Solutions

ProblèmeSolution
Écran blanc à l’allumageVérifier les connexions et utiliser bibliothèque MCUFRIEND
Affichage déformé ou inverséTester les ID d’écran dans la librairie et utiliser tft.setRotation()
Incompatibilité avec Arduino UNOPréférer Arduino Mega pour interface parallèle stable

FAQ

Q : Ce module fonctionne-t-il avec l'Arduino UNO ?
🅐 Oui, mais la mémoire SRAM limitée peut poser problème ; recommandé avec Mega.

Q : Peut-on afficher des images BMP ?
🅐 Oui, avec un module microSD SPI et bibliothèque GFX.

Q : Est-il possible d'ajouter le tactile plus tard ?
🅐 Non, cette version ne dispose pas de contrôleur tactile intégré.

Q : Faut-il une alimentation externe ?
🅐 Non, l’écran est alimenté directement via les broches 5V d’Arduino.


♻️ Produits équivalents / similaires

  • Écran TFT 2.4" 240x320 tactile avec ILI9341

  • OLED 1.3" I2C monochrome

  • Afficheur 16x2 ou 20x4 LCD avec I2C

  • Écran 1.44" SPI ILI9163 couleur compact
