HC-SR505 – Mini Détecteur de Mouvement PIR Infrarouge pour Arduino et Domotique | Electronic Shop

Spécifications Techniques

📦 Attributs produit

• Modèle : HC-SR505

• Type de capteur : PIR (infrarouge passif)

• Tension d’alimentation : 4,5V – 20V DC

• Courant de repos : < 60 µA

• Plage de détection : 3 à 5 mètres

• Angle de détection : ≈ 120°

• Sortie signal : TTL haut (3,3V) sur détection

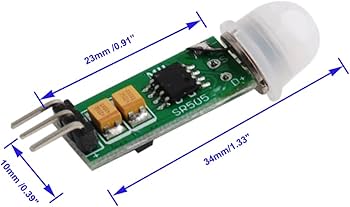

• Dimensions : 10 × 23 mm

• Temps de maintien : ~8 secondes (fixe)

🌟 Points forts

• ✅ Très compact pour montage discret

• ✅ Compatible avec Arduino, ESP8266, ESP32, Raspberry Pi

• ✅ Faible consommation d’énergie

• ✅ Précis et stable en environnement domestique

• ✅ Idéal pour des projets d’automatisation ou de sécurité

🔧 Applications typiques

• Systèmes de détection de présence humaine

• Allumage automatique de LED ou relais

• Alarmes ou systèmes de sécurité DIY

• Projets Arduino ou ESP à faible consommation

• Appareils domotiques pilotés par mouvement

📝 Description longue SEO

Le capteur PIR HC-SR505 est une solution miniaturisée de détection de mouvement infrarouge passif. Conçu pour être utilisé dans des projets électroniques où l’espace et la consommation d’énergie sont limités, ce module est particulièrement populaire dans les applications Arduino, ESP8266, ESP32 et Raspberry Pi.

Grâce à son angle de détection de 120° et sa portée efficace de 3 à 5 mètres, il permet de capter de manière fiable la présence humaine. Il délivre un signal numérique haut (3,3V) lorsqu’un mouvement est détecté. Très simple à intégrer, il fonctionne en plug & play avec la plupart des microcontrôleurs.

Son temps de maintien fixe (~8 secondes) le rend idéal pour déclencher des actions temporisées sans configuration complexe.

❗ Problèmes courants / Solutions

• ❌ Modules trop grands pour des projets compacts
  ✅ Le HC-SR505 est ultra-compact (10 × 23 mm)

• ❌ Besoin de consommation très basse en veille
  ✅ Moins de 60 µA en courant de repos

• ❌ Détection peu fiable dans les modules bas de gamme
  ✅ Détection stable et réactive grâce à son capteur PIR intégré

❓ FAQ

Q : Ce module fonctionne-t-il avec une carte Arduino Uno ?
Oui, parfaitement compatible avec toutes les cartes Arduino.

Q : La sensibilité ou le temps de maintien sont-ils réglables ?
Non, ils sont fixes. Le module a été conçu pour une utilisation simple et fiable sans réglages.

Q : Peut-on l’alimenter en 5V via un ESP8266 ?
Oui, il fonctionne très bien avec une alimentation 5V ou même 3,3V, selon les versions de microcontrôleur.
