Spécifications Techniques

Le Module Bluetooth HC-05 est un dispositif économique conçu pour établir une communication sans fil entre des microcontrôleurs, des appareils mobiles ou des ordinateurs. Il fonctionne sur la norme Bluetooth 2.0 + EDR, offrant une portée jusqu'à 10 mètres.

Ce module peut être configuré en mode maître ou esclave, ce qui le rend polyvalent pour une grande variété d'applications. Grâce à son interface UART, il est compatible avec des microcontrôleurs tels qu'Arduino, ESP32, STM32, ou encore Raspberry Pi.

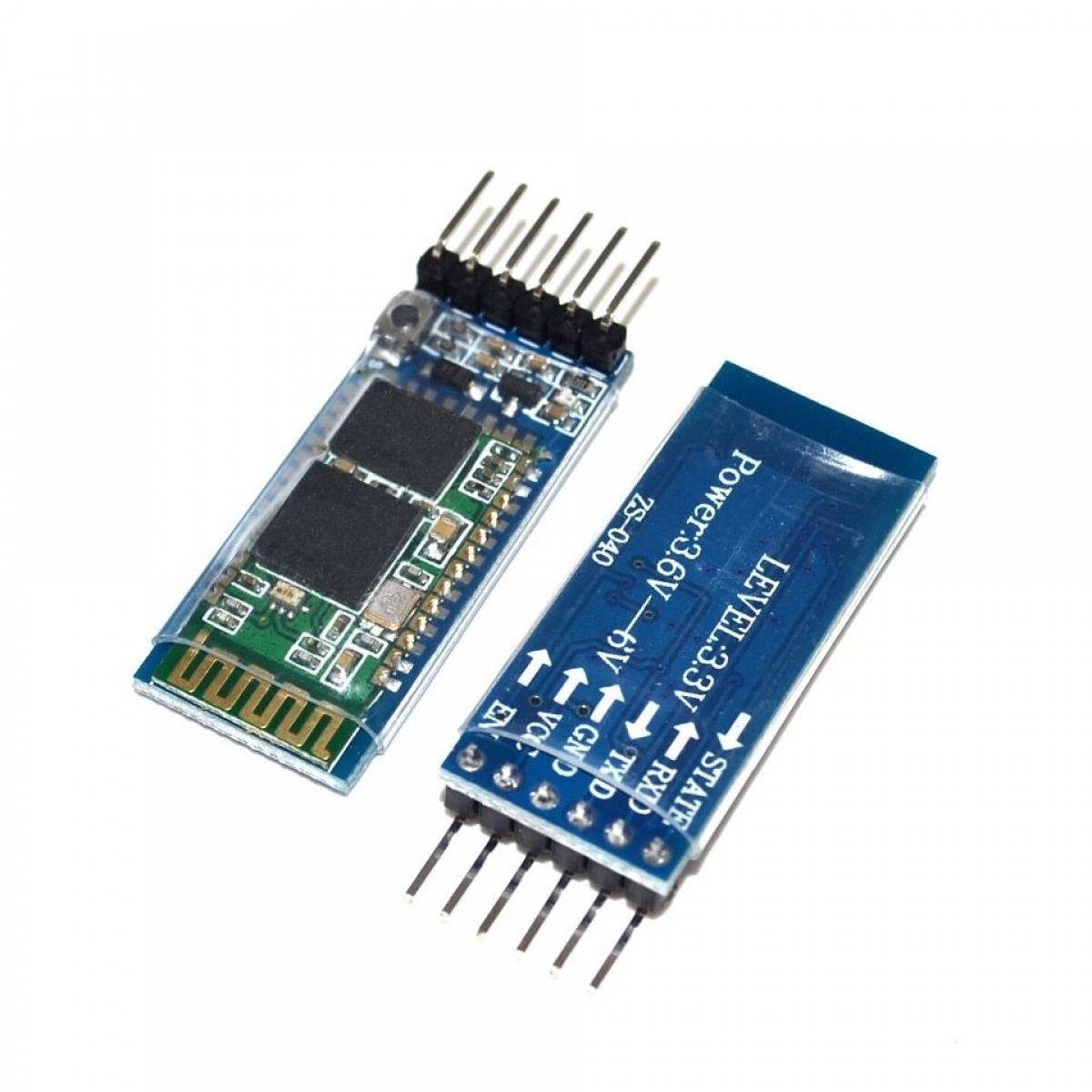

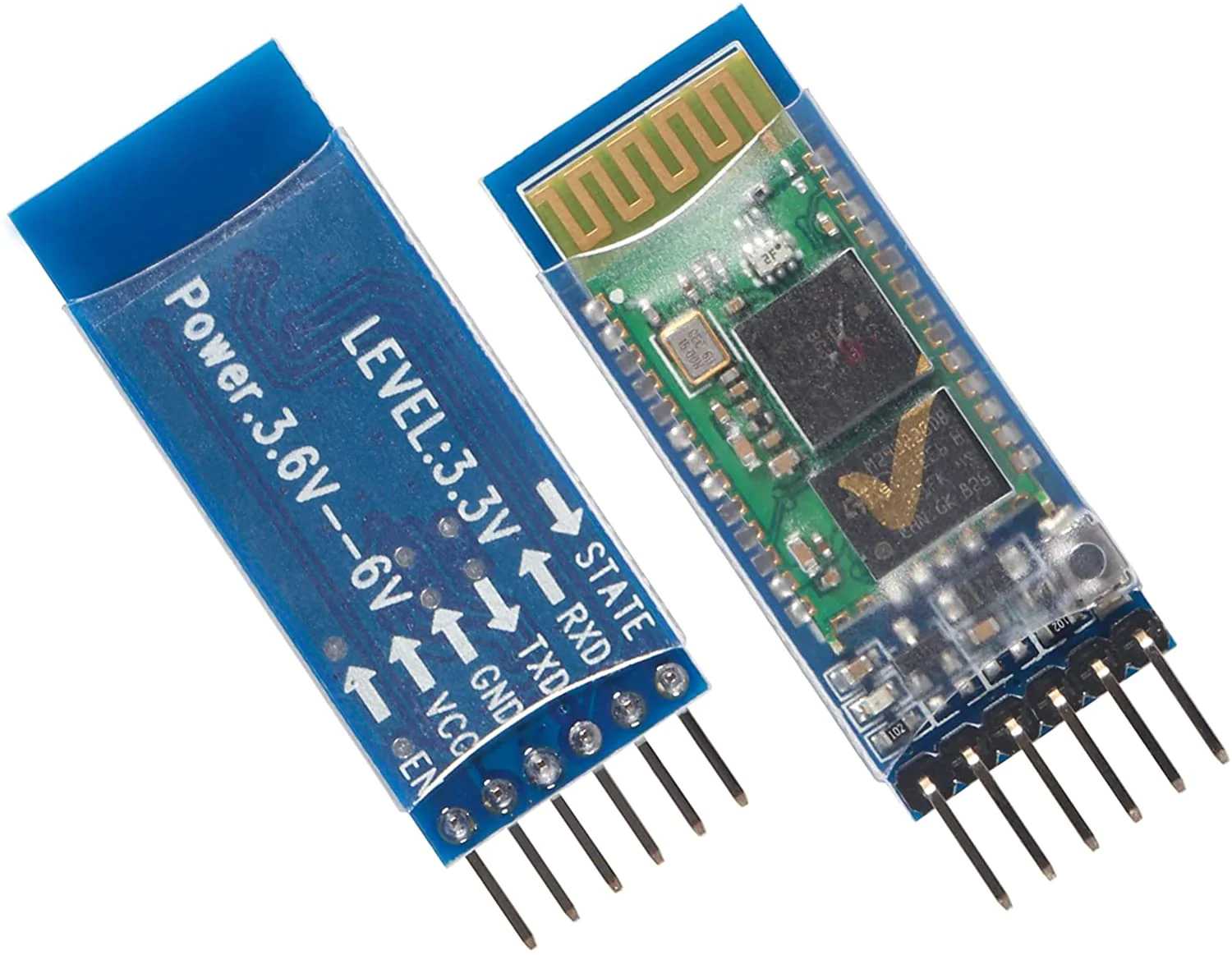

Le HC05 est équipé de 6 broches (EN, VCC, GND, TXD, RXD, STATE) et prend en charge des vitesses de transmission allant jusqu'à 1382400 bps. Il est également doté d'un bouton intégré pour passer en mode AT et configurer les paramètres.

Caractéristiques principales :

1. Version Bluetooth : Bluetooth 2.0 + EDR.
2. Modes de fonctionnement : Maître et Esclave.
3. Interface : UART (TXD, RXD).
4. Vitesse de transmission : 9600 bps (par défaut), configurable jusqu'à 1382400 bps.
5. Tension d'alimentation : 3.3V à 5V.
6. Consommation :
   • Mode actif : 30 mA.
   • Mode veille : 10 mA.
7. Portée : Jusqu'à 10 mètres (sans obstacles).
8. Température de fonctionnement : -20°C à +75°C.
9. Dimensions : 37mm x 15mm x 5mm.

Applications typiques :

• Projets Arduino et microcontrôleurs : Ajout de connectivité Bluetooth pour communication sans fil.
• Domotique : Contrôle à distance des appareils via une application mobile.
• IoT (Internet des Objets) : Communication entre capteurs et serveurs via Bluetooth.
• Robotique : Télécommande pour robots ou véhicules connectés.
• Applications éducatives : Expérimentations avec les protocoles sans fil.

Avantages :

• Facilité d’utilisation : Interface UART simple à connecter et à configurer.
• Polyvalence : Compatible avec Arduino, Raspberry Pi, ESP32, et bien d'autres.
• Modes multiples : Prend en charge les modes maître et esclave.
• Configuration simple : Accès aux paramètres via des commandes AT.
• Faible coût : Solution Bluetooth abordable pour de nombreux projets électroniques.

Mode d'utilisation :

1. Branchement : Connectez le module à une alimentation 3.3V ou 5V.
2. Connexion UART : Reliez les broches TXD et RXD à celles de votre microcontrôleur (exemple : Arduino).
3. Configuration : Passez en mode AT (maintenez le bouton enfoncé à l’alimentation) pour configurer les paramètres comme la vitesse de transmission ou le rôle (maître/esclave).
4. Communication : Établissez une connexion avec un appareil Bluetooth (exemple : smartphone) pour envoyer ou recevoir des données.
5. Test : Vérifiez le bon fonctionnement à l’aide d’un terminal série ou d’une application mobile comme Bluetooth Terminal.
