Spécifications Techniques

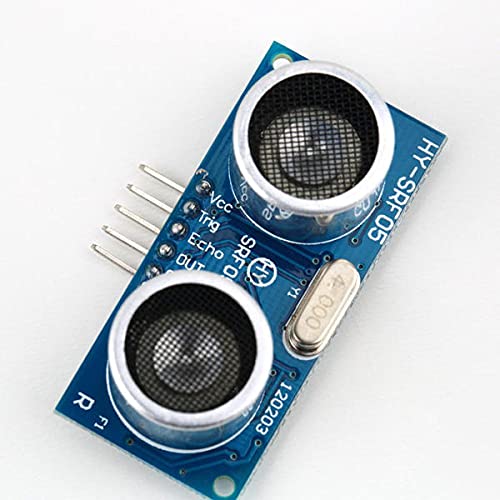

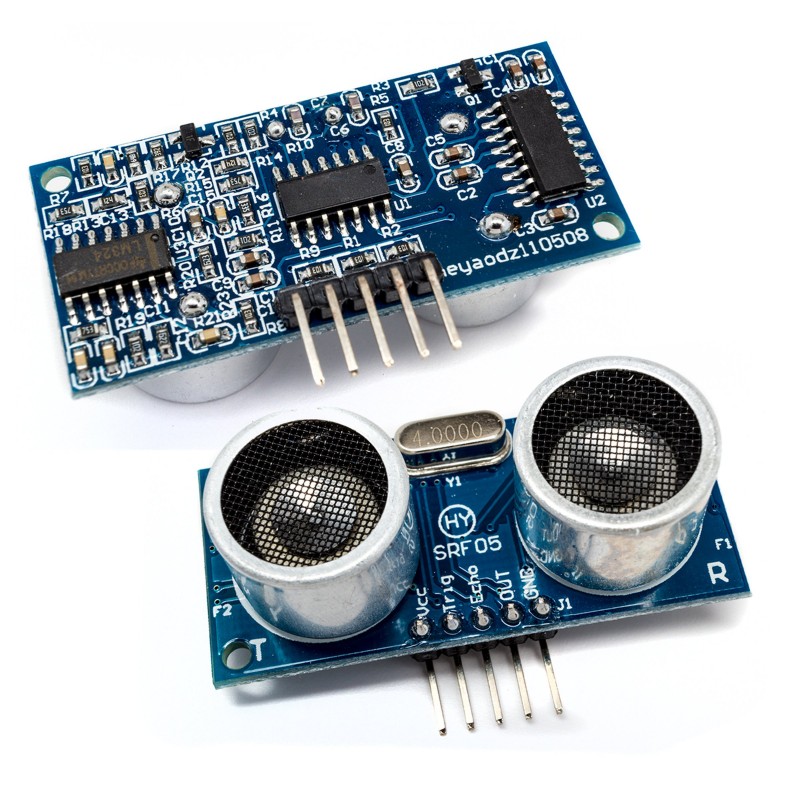

Le Module Capteur Ultrasons SRF05 est un dispositif de détection et de mesure de distance fiable, conçu pour fournir des mesures précises grâce à la technologie ultrasonique.

Il fonctionne en émettant des ondes sonores haute fréquence et en mesurant le temps nécessaire pour que celles-ci soient réfléchies par un objet et retournent au capteur. Ce processus permet de calculer la distance avec une grande précision.

Compatible avec les microcontrôleurs tels que Arduino, Raspberry Pi, et d'autres plateformes, le SRF05 est couramment utilisé dans les projets robotiques, les systèmes de détection d'obstacles, et les systèmes d'automatisation.

Caractéristiques principales :

1. Tension d'alimentation : 5V DC.
2. Consommation : 4 mA (en fonctionnement).
3. Plage de mesure : 2 cm à 400 cm.
4. Précision : ± 0.3 cm.
5. Angle de détection : 15°.

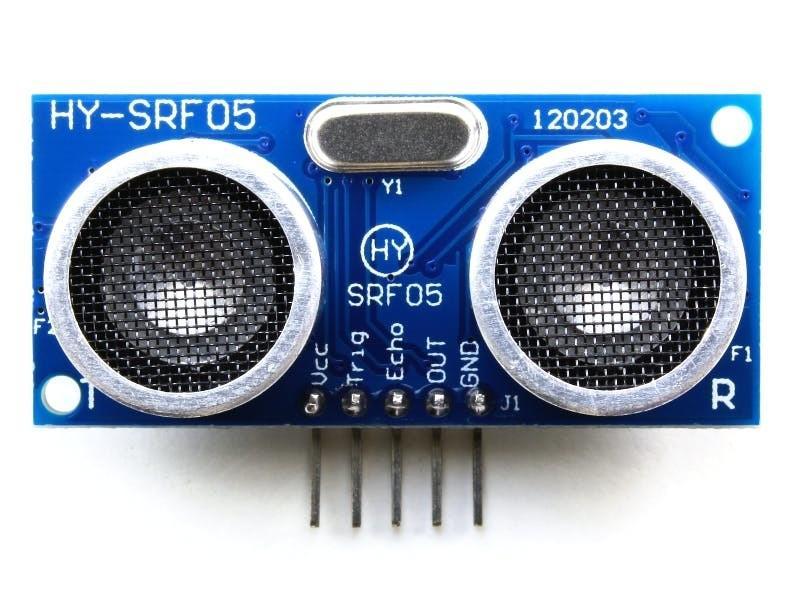

6. Interface :
   • Broche VCC : Alimentation.
   • Broche GND : Masse.
   • Broche Trigger : Envoi d'un signal de déclenchement (impulsion de 10 µs).
   • Broche Echo : Retour du signal pour mesurer le temps.
   • Broche Out : Mode de fonctionnement alternatif pour les microcontrôleurs simples.
7. Dimensions : 43 mm x 20 mm x 17 mm.
8. Température de fonctionnement : -15°C à +70°C.
9. Fréquence ultrasonique : 40 kHz.

Avantages :

1. Précision élevée : Mesures fiables et stables jusqu'à 4 mètres.
2. Large compatibilité : Fonctionne avec Arduino, Raspberry Pi, et d'autres plateformes.
3. Faible consommation énergétique : Convient aux systèmes alimentés par batterie.
4. Installation simple : Interface à 4 broches pour une intégration rapide.
5. Applications variées : Robots, systèmes d'alarme, détection de niveaux de liquide, etc.

Produits similaires :

1. Capteur Ultrason HC-SR04
2. Capteur Ultrason JSN-SR04T Étanche
3. Capteur de Distance IR SHARP GP2Y0A21YK0F
4. Module ToF VL53L0X - Capteur de Distance Laser
5. Module Lidar Lite V3

Produits associés :

1. Carte Arduino UNO R3
2. Module Bluetooth HC-05
3. Câbles de connexion Dupont Mâle/Femelle
4. Carte Raspberry Pi 4
5. Ecran OLED I2C 0.96" pour affichage de données

Mode d'utilisation :

1. Connexion électrique :

   • Connectez VCC à une source 5V.
   • Reliez GND à la masse.
   • Connectez la broche Trigger et Echo aux pins numériques d’un microcontrôleur.

2. Envoi d’un signal : Envoyez une impulsion de 10 µs sur la broche Trigger.

3. Réception du signal :

   • La broche Echo devient HIGH pendant la durée correspondant à l’aller-retour de l’onde.
   • Calculez la distance avec la formule :
     Distance (cm) = (Durée du signal HIGH en µs / 58).

Applications recommandées :

1. Robots autonomes : Éviter les obstacles.
2. Systèmes de sécurité : Détection de mouvements ou d’intrusions.
3. Domotique : Détection de niveaux de liquide ou d’objets.
4. Systèmes industriels : Mesure de distances précises.
5. Projets éducatifs : Idéal pour apprendre la programmation avec Arduino.

Exemple de Code Arduino :

Voici un exemple de code pour utiliser le module SRF05 avec une carte Arduino :

cpp
Copier le code
const int triggerPin = 9;
const int echoPin = 10;
long duration;
float distance;

void setup() {
  pinMode(triggerPin, OUTPUT);
  pinMode(echoPin, INPUT);
  Serial.begin(9600);
}

void loop() {
  digitalWrite(triggerPin, LOW);
  delayMicroseconds(2);
  digitalWrite(triggerPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(triggerPin, LOW);

  duration = pulseIn(echoPin, HIGH);
  distance = duration * 0.034 / 2;

  Serial.print("Distance: ");
  Serial.print(distance);
  Serial.println(" cm");
  delay(500);
}

Notes :

• Assurez-vous que le module est bien aligné avec l’objet à mesurer pour des résultats précis.
• Evitez les environnements bruyants ou les interférences ultrasoniques pour une meilleure fiabilité.
