Moteur pas à pas NEMA23 23HS22-2804S-PG15 avec réducteur planétaire 15:1 – 2.8A, 56mm | ELECTRONIC SHOP
Moteur pas à pas NEMA23 23HS22-2804S-PG15 avec réducteur planétaire 15:1, 2.8A, 56mm de long. Idéal pour systèmes à couple élevé, CNC, robots et imprimantes 3D industrielles.

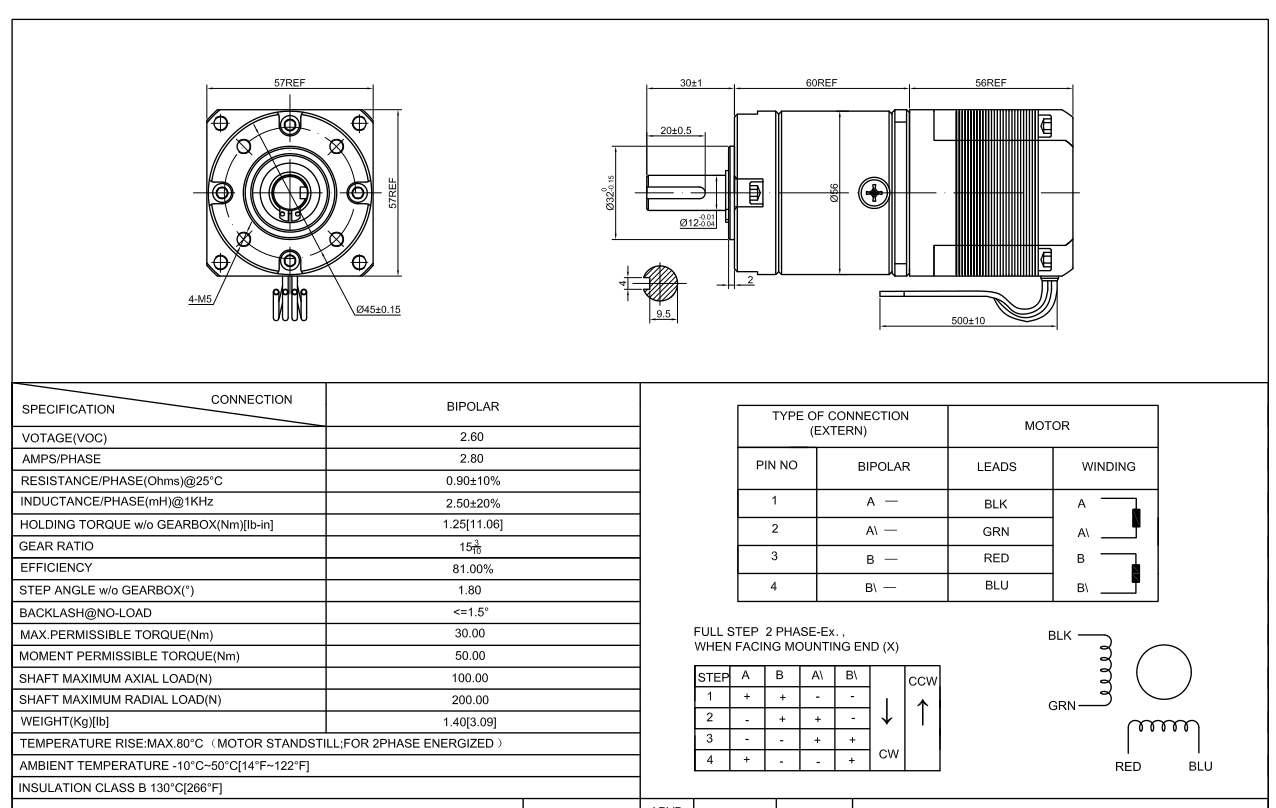

Spécifications Techniques
📌 Attributs produit
Attribut | Valeur |
---|---|
Modèle | 23HS22-2804S-PG15 |
Type | Moteur pas à pas bipolaire 2 phases |
Format | NEMA23 (57 x 57 mm) |
Longueur moteur | 56 mm (hors réducteur) |
Courant par phase | 2.8 A |
Angle de pas | 1.8° (200 pas/tour) |
Réducteur intégré | Planétaire, rapport de réduction 15:1 |
Couple de sortie estimé | Environ 12 à 15 N·m (selon charge) |
Arbre de sortie | Ø8 mm ou 10 mm (selon version) |
Nombre de fils | 4 fils |
Poids total | ~1.2 kg |
💎 Points forts
-
Réducteur planétaire intégré pour multiplication du couple
-
Rapport de réduction 15:1 → couple ×15, vitesse réduite
-
Idéal pour charges lourdes, bras robotisés, portiques, vis sans fin
-
Précision accrue, rotation fluide et sans à-coups
-
Gain de place, pas besoin de transmission séparée
🛠️ Applications typiques
-
Machines CNC à vis à billes ou portique
-
Bras robotisés à haute précision
-
Imprimantes 3D industrielles
-
Convoyeurs automatisés à faible vitesse
-
Plateformes d’axes Z avec charge verticale
🔗 Produits associés
-
Driver DM542, TB6600 ou similaire (2.8A)
-
Alimentation 24V ou 36V selon exigence de couple/vitesse
-
Support moteur NEMA23 + visserie
-
Encodeur optique (optionnel) pour retour d’information
-
Accouplements souples ou poulies Ø8 mm
📄 Description longue SEO
Le moteur pas à pas NEMA23 23HS22-2804S-PG15 est un moteur bipolaire 2 phases robuste, équipé d’un réducteur planétaire intégré 15:1, qui multiplie considérablement le couple de sortie tout en réduisant la vitesse. Cette combinaison est parfaite pour des systèmes nécessitant précision, force et stabilité, notamment dans les machines-outils, bras robotisés, convoyeurs industriels et axes Z.
Son couple nominal multiplié par 15 permet de déplacer des charges importantes sans perte de pas, même à basse vitesse. Sa construction compacte en fait un excellent choix pour les machines professionnelles compactes. Avec ses 4 fils standard, il est compatible avec la plupart des drivers bipolaires du marché (DM542, TB6600, etc.).
🛠️ Problèmes / Solutions
Problème | Solution |
---|---|
Manque de puissance moteur | Utiliser un modèle avec réducteur comme PG15 |
Moteur chauffe excessivement | Diminuer le courant dans le driver |
Jeu mécanique | Vérifier les fixations du réducteur planétaire |
Perte de précision | Activer microstepping ou ajouter encodeur |
❓ FAQ
Q : Quelle est la précision après réduction ?
🅐 Le réducteur 15:1 améliore la précision en sortie. Vous obtenez 3000 pas/tour au lieu de 200, soit 0.12° par pas.
Q : Ce moteur est-il plug & play ?
🅐 Oui, avec tout driver 2 phases compatible 2.8A et 4 fils.
Q : Puis-je l'utiliser en axe Z ?
🅐 Absolument, c’est parfait pour des axes verticaux à levée de charge.
♻️ Produits équivalents
-
NEMA23 sans réducteur – 2.8Nm
-
NEMA23 avec réducteur 5:1 ou 10:1 (si vitesse prioritaire)
-
Servo-moteur avec encodeur intégré pour rétroaction en boucle fermée
⭐ Avis clients
Foued M. – ★★★★★
« Parfait pour mon robot d'atelier. Couple impressionnant, installation facile. »
Karim R. – ★★★★☆
« Fonctionne très bien avec un driver TB6600. Réduction très stable. »
Aymen S. – ★★★★★
« J’ai monté ce moteur sur une fraiseuse CNC DIY, très satisfait du résultat. »
