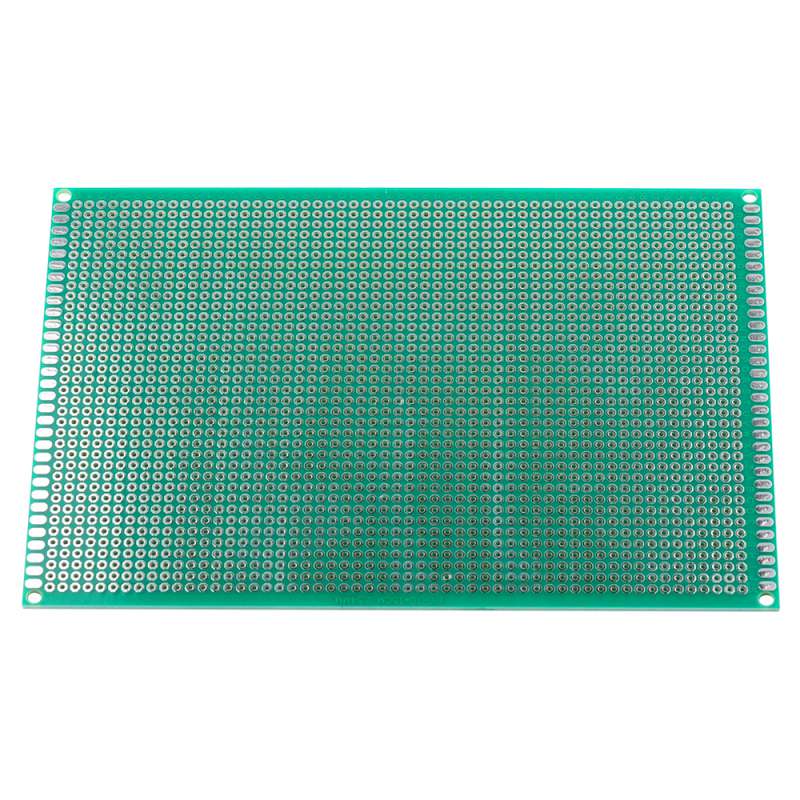

Plaque PCB universelle 10x15 cm simple face étamée
Trous 2.54 mm sur PCB 10x15 cm simple face
Plaque PCB universelle 10x15 cm simple face étamée
Trous 2.54 mm sur PCB 10x15 cm simple face

Plaque PCB universelle 10×15 cm simple face – Épaisseur 1.6 mm – Trous 2.54 mm – Surface étamée

Category: Cartes prototypes perforées
SKU: FZ0248A-10X15
0

Plaque PCB universelle 10×15 cm simple face, épaisseur 1.6 mm, trous espacés de 2.54 mm. Finition étamée pour soudure facile. Idéale pour prototypage et circuits Arduino.

attribut de produit valeur d'attribut attribut select
Spécifications Techniques

✅ Attributs produits

AttributValeur
Dimensions10 cm × 15 cm
TypeSimple face
Épaisseur1.6 mm
Espacement trous2.54 mm
FinitionÉtain pulvérisé (tin spray)
MatériauFR-4 (fibre de verre rigide)
Nombre de trous≈ 39 × 59 (environ 2 300 trous)
CompatibilitéComposants traversants, Arduino, modules

✅ Points forts

  • Grande surface idéale pour projets complexes ou composants multiples

  • Surface étamée anti-oxydation pour une meilleure conductivité

  • Espacement standard 2.54 mm compatible avec la majorité des composants

  • Conception en FR-4 pour une excellente tenue mécanique

  • Solution fiable pour prototypage rapide et test de circuits électroniques

✅ Applications typiques

  • Projets électroniques avancés

  • Montages Arduino Uno/Mega avec capteurs multiples

  • Développement de circuits de contrôle, relais, drivers moteurs

  • Éducation, formation et prototypage professionnel

✅ Produits associés

  • Arduino Mega 2560 Rev3

  • Modules relais 4 ou 8 canaux

  • Connecteurs à vis KF301

  • Fils Dupont / câbles de liaison

  • Kit fer à souder avec support

✅ Description longue SEO

La plaque PCB universelle 10×15 cm simple face proposée par ELECTRONIC SHOP Tunisie est une carte de prototypage de grande taille conçue pour les passionnés, professionnels et étudiants en électronique. Elle offre une grille de trous espacés de 2.54 mm, compatible avec tous les composants DIP standards (microcontrôleurs, résistances, condensateurs, CI, modules, etc.).

Sa surface est étamée (tin-sprayed), ce qui facilite la soudure des composants, protège les pistes contre l’oxydation, et améliore la durabilité du montage. La carte est fabriquée en FR-4, une fibre de verre rigide à haute résistance thermique, garantissant robustesse et longévité.

Cette dimension généreuse de 10×15 cm permet de travailler sur des circuits complexes ou d’intégrer plusieurs modules dans un même projet, comme dans le cas de systèmes domotiques, robots programmables ou panneaux de contrôle.

✅ Problèmes / Solutions

ProblèmeSolution avec ce produit
Besoin de grande surface de montageFormat 10×15 cm pour circuits complexes
Risque d’oxydationFinition étamée évitant corrosion des pastilles
Difficulté d’implantation de modulesTrous standard 2.54 mm pour composants DIP

✅ FAQ

Q : Cette plaque convient-elle pour Arduino Mega 2560 ?
R : Oui, elle est suffisamment grande pour accueillir un Arduino Mega et plusieurs modules.

Q : Est-ce une plaque double face ?
R : Non, c’est une plaque simple face, avec une seule couche conductrice.

Q : Peut-on l’utiliser pour des circuits analogiques ?
R : Absolument. Elle est adaptée à tous types de circuits : analogiques, numériques, de puissance légère, etc.

✅ Produits équivalents / complémentaires

  • Plaque PCB double face 15×20 cm

  • Breadboard 830 points

  • Arduino Uno Rev3

  • Modules capteurs et drivers moteurs

  • Câbles et jumpers 2.54 mm

✅ Avis clients

⭐️⭐️⭐️⭐️⭐️ – « Parfait pour mes projets robotiques complexes, format idéal. » – Yassine D.
⭐️⭐️⭐️⭐️ – « Qualité impeccable, livraison rapide par ELECTRONIC SHOP. » – Aymen G.
⭐️⭐️⭐️⭐️⭐️ – « Très bon rapport qualité-prix pour une plaque aussi grande. » – Leïla T.
