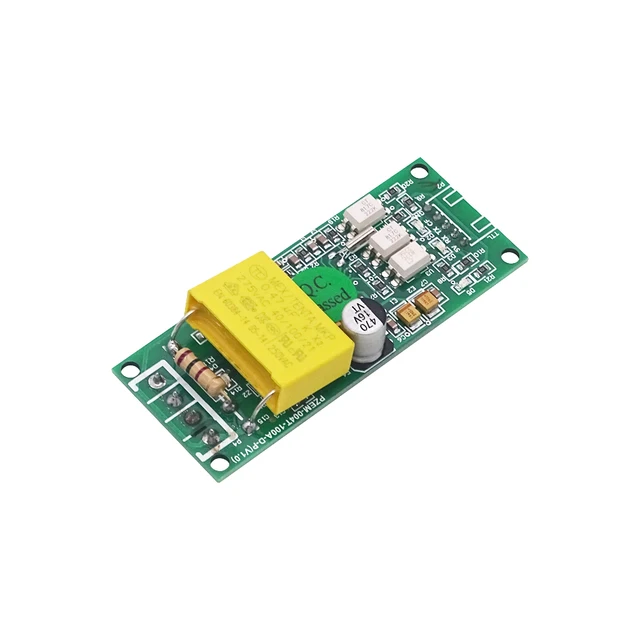

Vue avant du module PZEM-004T AC 100A avec transformateur de courant
Capteur d’énergie PZEM-004T 100A avec sortie série pour surveillance de consommation
Module PZEM-004T pour mesure précise de tension, courant, puissance et fréquence en AC
Vue du module PZEM-004T – Moniteur électrique AC pour projets domotiques et industriels
Vue avant du module PZEM-004T AC 100A avec transformateur de courant
Capteur d’énergie PZEM-004T 100A avec sortie série pour surveillance de consommation
Module PZEM-004T pour mesure précise de tension, courant, puissance et fréquence en AC
Vue du module PZEM-004T – Moniteur électrique AC pour projets domotiques et industriels

PZEM-004T AC 100A – Module de mesure d’énergie multifonction | Voltampère, Puissance, Fréquence | ELECTRONIC SHOP

Category: Détecteurs de courant
SKU: FZ6590
0

Le PZEM-004T AC 100A est un module intelligent de mesure d’énergie électrique multifonction permettant de surveiller la tension, le courant, la puissance active, l’énergie consommée, la fréquence et le facteur de puissance via une interface série TTL.

attribut de produit valeur d'attribut attribut select
Spécifications Techniques

✅ Attributs produits

  • Modèle : PZEM-004T v3.0

  • Mesures : Tension (V), Courant (A), Puissance (W), Énergie (kWh), Fréquence (Hz), Cosφ

  • Plage de courant : Jusqu’à 100A AC (avec tore fourni)

  • Communication : TTL série 3.3V / 5V

  • Tension mesurée : 80V ~ 260V AC

  • Précision : Haute précision ±0.5%

  • Interface : UART

  • Transformateur de courant (CT) inclus : Oui

  • Utilisation : Surveillance électrique, projets IoT, automatisation

✅ Points forts

  • Surveillance complète des paramètres électriques

  • Transformateur de courant 100A inclus

  • Interface UART compatible Arduino, ESP8266, ESP32

  • Compact, facile à intégrer dans des projets de monitoring

  • Version fiable pour usage résidentiel ou industriel

✅ Applications typiques

  • Surveillance de consommation domestique

  • Automatisation industrielle

  • Contrôle de tableau électrique intelligent

  • Intégration avec ESPHome, Home Assistant

  • Projets Arduino ou ESP pour suivi de l’énergie

✅ Produits associés

  • ESP8266 NodeMCU ou ESP32

  • Écran OLED I2C 0.96” pour affichage

  • Boîtier rail DIN pour PZEM

  • Convertisseur TTL vers USB (PL2303 / CH340)

✅ Description longue SEO

Le PZEM-004T AC 100A est un module de mesure d’énergie multifonction conçu pour fournir une solution complète de surveillance électrique dans les systèmes domestiques ou industriels. Il peut mesurer :

  • Tension (en volts)

  • Courant (jusqu'à 100A AC)

  • Puissance active (en watts)

  • Énergie consommée (en kWh)

  • Fréquence du réseau (Hz)

  • Facteur de puissance (cosφ)

Le module communique via une interface UART TTL et est compatible avec la plupart des microcontrôleurs comme Arduino, ESP8266, ESP32, Raspberry Pi, etc. Le transformateur de courant (CT) est inclus, ce qui facilite l’installation et permet un déploiement rapide pour la surveillance énergétique.

Son format compact permet son installation dans des armoires électriques, avec possibilité de visualisation via affichage externe ou applications domotiques telles que Home Assistant via ESPHome.

✅ Problèmes / Solutions

ProblèmeSolution avec PZEM-004T
Suivi de consommation en temps réelMesure instantanée via UART
Difficulté d’intégrer avec Arduino ou ESP32Interface série compatible 3.3V/5V
Surveillance multi-paramètres électriques manquanteMesure tension, courant, puissance, énergie, fréquence
Besoin d’un module compact et précisFormat réduit, précision ±0.5%

✅ FAQ

Q : Le transformateur de courant (CT) est-il inclus ?
R : Oui, le module est livré avec un tore de courant 100A.

Q : Puis-je l’utiliser avec Arduino ?
R : Oui, le PZEM-004T est parfaitement compatible avec Arduino via UART (TX/RX).

Q : Quelle est la tension maximale supportée ?
R : Entre 80V et 260V AC. Ne pas utiliser sur réseau triphasé.

Q : Est-ce une version TTL ou RS485 ?
R : Cette version communique en TTL UART. Pour RS485, une version distincte est requise.

✅ Produits équivalents ou alternatifs

  • PZEM-017 (DC monitoring)

  • Module INA219 (pour faible courant DC)

  • Sonoff POW R2 (WiFi + mesure énergie intégrée)

  • PZEM-004T version RS485

✅ Avis clients

⭐️⭐️⭐️⭐️⭐️
"Très bon module, je l’ai intégré avec ESPHome pour ma maison. Facile à configurer et précis." – Youssef M.

⭐️⭐️⭐️⭐️
"Fonctionne bien avec mon Arduino Mega. Je recommande pour toute mesure de consommation." – Anis B.
