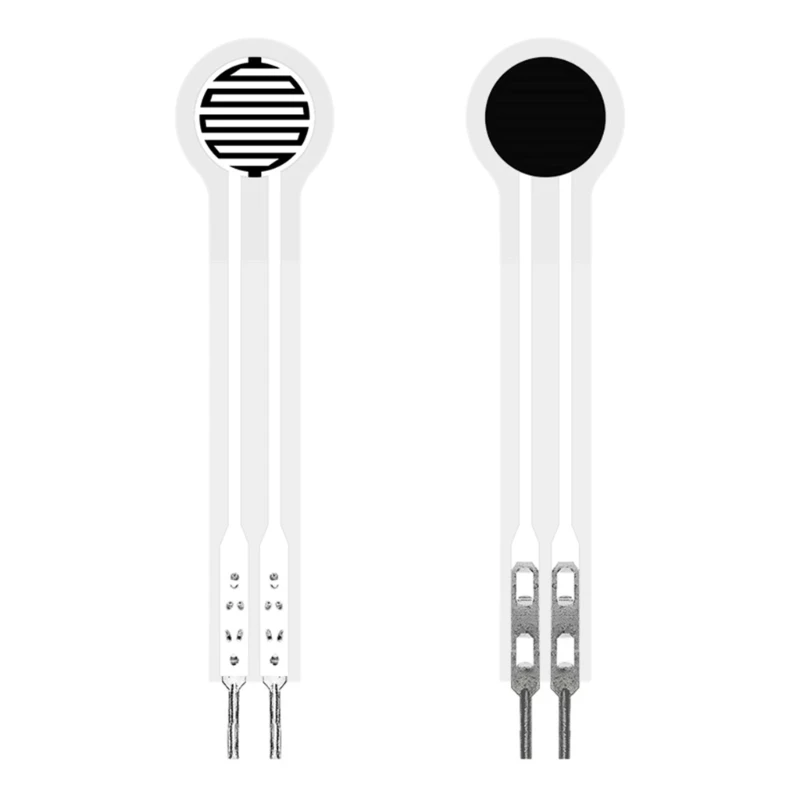

Capteur de Force de Pression DF9-40 – 500Gr

Touchez une valeur pour voir les autres articles qui la partagent.

Attributs du produit

• Modèle du Capteur: DF9-40
• Type de Capteur: FSR (Force Sensing Resistor) / Capteur de Force Résistif
• Plage de Mesure de Force: Typiquement 0g à 500g (0.5 kg)
• Résistance à Vide (sans pression): > 1 MΩ (infini)
• Résistance en Charge (à 500g): Typiquement quelques KΩ (varie selon la pression)
• Épaisseur du Film: Très mince, environ 0.25 mm
• Dimensions de la Zone de Détection: Variable, souvent autour de 9 mm de diamètre pour le DF9-40. (Si la forme est différente, ajuster : ex. 15mm pour un carré, etc.)
• Dimensions du Capteur (total): Environ 40 mm de long (avec les broches)
• Connecteur: 2 broches (à souder ou pour connecteur Dupont)
• Durée de Vie: > 1 million d'activations typiques
• Température de Fonctionnement: -20°C à 60°C (peut varier légèrement)

Points forts

• Détection de Force Légère: Idéal pour des applications nécessitant une mesure précise de faibles pressions/poids.
• Ultra-Mince et Flexible: Facile à intégrer dans des espaces restreints ou sur des surfaces courbes.
• Sortie Analogique Simple: Se comporte comme une résistance variable, facile à lire avec un microcontrôleur via un diviseur de tension.
• Faible Consommation: Ne consomme de l'énergie que lorsque la force est appliquée ou lors de la lecture.
• Réponse Rapide: Détecte les changements de pression quasi instantanément.
• Construction Robuste: Bien que mince, il est durable pour de nombreuses applications.
• Polyvalence: Utilisable pour la détection de contact, de poids, ou comme interface.

Applications typiques

• Robotique: Capteurs de préhension pour pinces robotiques, détection de contact.
• Interfaces Homme-Machine (IHM): Boutons sensibles à la pression, claviers tactiles, interfaces de jeux.
• Pèse-Personnes Miniatures / Capteurs de Poids: Détection de présence ou de poids dans de petits objets.
• Objets Connectés (IoT): Surveillance de niveau (liquide, poudre), détection de présence sous un objet.
• Vêtements Intelligents: Détection de pression pour des applications médicales ou sportives.
• Systèmes de Sécurité: Détection d'ouverture/fermeture, capteurs de pression pour alarmes.
• Projets DIY & Prototypage: Création de surfaces tactiles, capteurs pour drones ou dispositifs portables.

Description longue SEO

Le Capteur de Force de Pression DF9-40 est un composant clé pour vos projets nécessitant une détection de force ou de pression avec une grande finesse et discrétion. Ce capteur de type FSR (Force Sensing Resistor) est un film mince et flexible qui réagit à la force appliquée en variant sa résistance électrique. Plus la pression sur sa zone de détection est élevée, plus sa résistance diminue.

Avec une plage de mesure allant jusqu'à 500 grammes (0.5 kg), le DF9-40 est parfaitement adapté pour des applications de détection de poids légers, de contact tactile ou pour des interfaces utilisateur innovantes. Sa conception ultra-mince (environ 0.25 mm) le rend idéal pour une intégration invisible sous des surfaces, dans des tissus, ou là où l'espace est une contrainte majeure.

L'interfaçage avec un microcontrôleur est un jeu d'enfant. En le combinant avec une simple résistance fixe dans un diviseur de tension, vous pouvez convertir la variation de résistance en une tension analogique, facilement lisible par les broches ADC d'un Arduino, Raspberry Pi (avec ADC externe) ou ESP32. Que vous construisiez une main de robot sensible au toucher, un bouton discret intégré dans un meuble, ou un système de surveillance de poids pour un objet, le Capteur de Force de Pression DF9-40 offre une solution économique, précise et fiable pour la détection de force dans une multitude de contextes.

FAQ

Q1: Comment fonctionne un capteur FSR comme le DF9-40? R1: Un capteur FSR est composé de couches de matériaux conducteurs et semi-conducteurs. Lorsque vous appliquez une force, ces couches se rapprochent et la résistance électrique du capteur diminue. Plus la force est grande, plus la résistance est faible.

Q2: Comment lire la valeur du capteur DF9-40 avec un Arduino? R2: Vous connectez le capteur dans un diviseur de tension. Une extrémité du DF9-40 va à 5V (ou 3.3V) de l'Arduino. L'autre extrémité va à une broche d'entrée analogique (ex: A0) et est également connectée à la masse via une résistance de pull-down (par exemple, 10K Ohm). La valeur lue sur A0 variera en fonction de la pression.

Q3: Le capteur peut-il mesurer des poids supérieurs à 500g? R3: Le capteur est conçu pour une plage optimale jusqu'à 500g. Appliquer des forces significativement supérieures à sa plage maximale spécifiée peut endommager le capteur de manière irréversible.

Q4: Ce capteur est-il étanche? R4: Généralement, les capteurs FSR de type film mince comme le DF9-40 ne sont pas étanches. Ils sont sensibles à l'humidité et ne doivent pas être exposés directement à l'eau ou à des environnements très humides sans protection supplémentaire (par exemple, un revêtement protecteur ou un boîtier étanche).

Avis clients sans nom

• "Parfait pour mon projet de robotique, les pinces du robot sont maintenant sensibles au toucher. Très facile à interfacer avec mon Arduino."
• "J'ai utilisé ce FSR pour créer un bouton de pression invisible sous un tissu. Fonctionne comme un charme, très réactif."
• "La précision pour des poids aussi légers est impressionnante. Idéal pour des petits projets de balance ou de détection de présence."
• "Un excellent capteur pour le prix. Ultra-mince et flexible, il s'adapte partout. Je recommande pour toute détection de pression simple."
