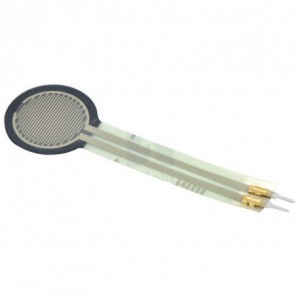

Capteur de pression à membrane résistive FSR402 – Electronic Shop

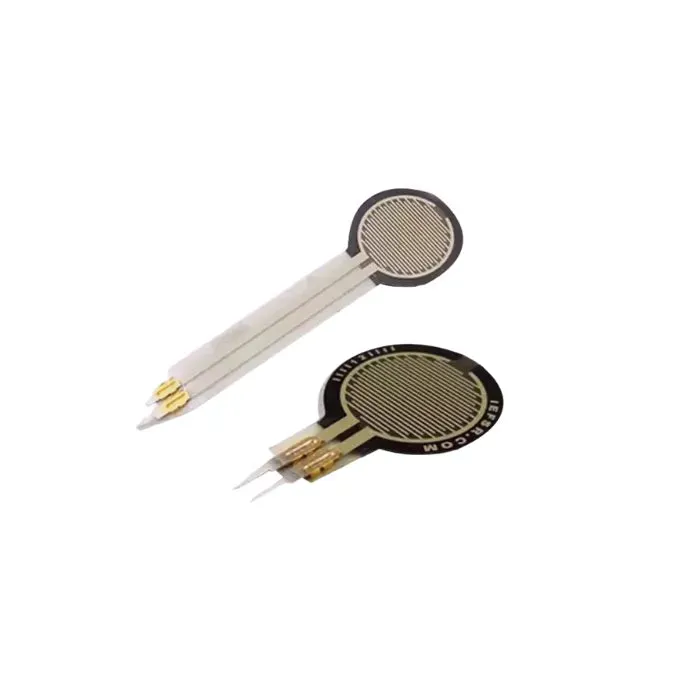

Capteur de pression FSR402 à membrane souple, utilisé pour détecter la force appliquée

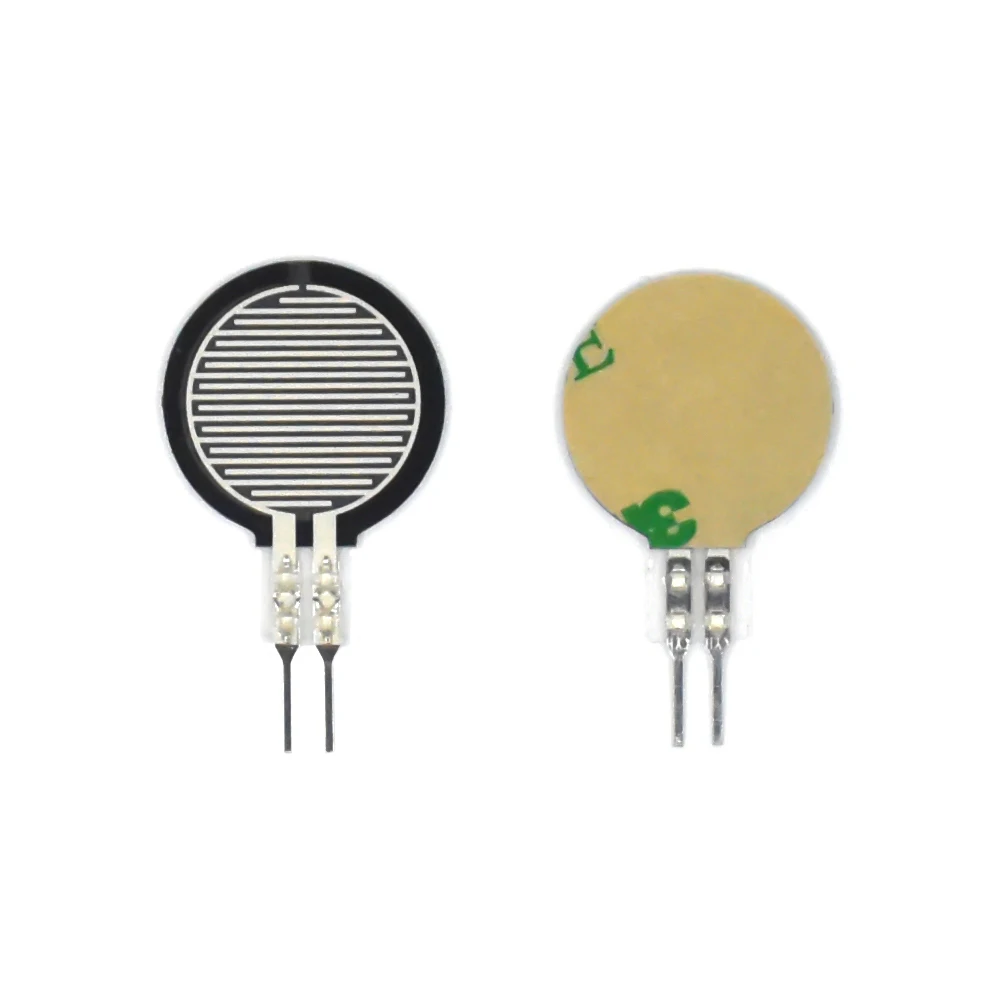

Capteur tactile circulaire FSR402 pour mesures de pression dans les projets Arduino et IoT

Vue du capteur résistif FSR402, idéal pour la détection de pression légère

Capteur de pression à membrane résistive FSR402 – Sensibilité et précision | Electronic Shop

Category: Capteurs de force et cellules de charge

SKU: FZ2639

35.000 DT

Capteur de pression FSR402 à membrane résistive, sensible et précis pour détection de force variable. Idéal pour électronique et robotique. Disponible chez Electronic Shop.

attribut de produit	valeur d'attribut	attribut select

Spécifications Techniques

Voici la fiche produit optimisée pour le "Capteur de pression à membrane résistive FSR402", formatée pour votre Electronic Shop à Sfax.

Titre optimisé SEO

Capteur de Pression à Membrane Résistive FSR402 – Haute Sensibilité & Précision | Détecteur de Force Analogique pour Arduino, Robotique, Interfaces HMI, Objets Connectés | Electronic Shop Sfax

Métadonnées SEO

Titre Méta: Capteur Pression FSR402 | Résistif, Membrane | Arduino, Robotique
Méta-description: Achetez le capteur de pression FSR402 (Force Sensitive Resistor) pour vos projets nécessitant détection de force ou de poids. Haute sensibilité, précis, compatible Arduino, objets connectés.
Mots-clés: FSR402, capteur de pression, force sensitive resistor, FSR, capteur de force, membrane résistive, capteur analogique, Arduino, Raspberry Pi, microcontrôleur, HMI, robotique, wearable, objets connectés, DIY, sensibilité, précision, Electronic Shop Sfax, Tunisie.

Description courte

Découvrez le Capteur de Pression à Membrane Résistive FSR402, un composant clé pour vos projets nécessitant une détection de force ou de poids précise ! Ce capteur ultra-fin et flexible offre une sensibilité exceptionnelle et une réponse rapide, sa résistance variant inversement à la pression appliquée. Idéal pour les interfaces homme-machine (HMI), la robotique, les objets connectés (wearables), la création de surfaces tactiles sensibles et bien d'autres applications où la précision de la mesure de force est cruciale.

Attributs du produit

Modèle: FSR402
Type de Capteur: Capteur de Pression à Membrane Résistive (Force Sensitive Resistor - FSR)
Zone de Détection: Circulaire, $12.7 mm$ (0.5 pouce) de diamètre
Plage de Force d'Opération: Typiquement $0.1 N$ à $10 N$ ( $10 g$ à $1 kg$ ) ou jusqu'à $100 N$ ( $10 kg$ ) pour des applications plus larges.
Plage de Résistance: Environ $100 k Ω$ (sans pression) à $200Ω$ (pleine pression)
Tension d'Alimentation: Peut être utilisé avec une tension de référence de $3.3 V$ ou $5 V$ (nécessite une résistance de pull-down)
Réponse en Fréquence: Très rapide (quelques millisecondes)
Durabilité: Longue durée de vie (plusieurs millions d'actionnements)
Épaisseur: Ultra-mince (environ $0.28 mm$ )
Connexions: 2 broches, espacement standard $2.54 mm$ (0.1 pouce)
Sortie: Variation de résistance (nécessite un circuit diviseur de tension pour une lecture analogique)

Points forts

Haute Sensibilité : Détecte des forces très légères, même de l'ordre de quelques grammes.
Large Plage de Mesure : Répond à une gamme étendue de forces, de la simple touche à des pressions plus importantes.
Ultra-Mince et Flexible : Son design discret et sa flexibilité permettent une intégration facile dans des espaces restreints ou des surfaces courbes.
Faible Coût : Une solution économique pour la détection de force.
Facile à Intégrer : S'interface facilement avec les microcontrôleurs comme Arduino via une simple lecture analogique (avec un diviseur de tension).
Durabilité : Conçu pour un grand nombre de cycles d'actionnement.
Réponse Rapide : Idéal pour les applications interactives et réactives.

Applications typiques

Interfaces Homme-Machine (HMI) : Boutons sensibles à la pression, claviers personnalisés, contrôleurs de jeux.
Robotique : Capteurs de préhension pour pinces robotiques, détection de contact.
Objets Connectés (Wearables) : Détection d'activité, capteurs de pression pour vêtements intelligents.
Systèmes de Poids et de Mesure : Petites balances, capteurs de charge pour liquides.
Sécurité : Détection de présence, capteurs de siège.
Musique et Art Numérique : Contrôleurs MIDI, instruments sensibles à la pression.
Projets DIY et Prototypage : Pour toute application nécessitant une détection de force variable.
Domotique : Interrupteurs sensibles à la pression sous des tapis ou des surfaces.

Description longue SEO

Explorez de nouvelles dimensions d'interactivité et de mesure avec le Capteur de Pression à Membrane Résistive FSR402, un composant polyvalent et ultra-sensible, disponible dès maintenant dans votre Electronic Shop à Sfax ! Le FSR402 est un type de Force Sensitive Resistor (FSR), un capteur qui convertit la force appliquée sur sa surface en une variation de résistance électrique.

Le principe de fonctionnement est simple : plus la pression exercée sur la zone de détection circulaire de $12.7 mm$ de diamètre est élevée, plus la résistance du capteur diminue. Cette caractéristique en fait un excellent choix pour les applications où vous avez besoin non seulement de détecter la présence d'une pression (un simple "clic"), mais aussi de mesurer l'intensité de cette pression.

Sa conception ultra-mince (environ $0.28 mm$ ) et flexible permet une intégration discrète dans une multitude de projets, que ce soit sous un clavier, dans un gant, ou même sous un tapis. La FSR402 est reconnue pour sa haute sensibilité, capable de détecter des forces aussi faibles que $0.1 N$ (environ $10 g$ ), tout en gérant une plage de forces allant jusqu'à $10 N$ ou plus (selon la configuration et le calibrage).

L'intégration avec des microcontrôleurs comme Arduino, Raspberry Pi (nécessite un ADC externe pour le Pi) ou ESP32 est remarquablement simple. En connectant le FSR402 dans un circuit diviseur de tension avec une résistance de pull-down (ou pull-up), vous pouvez lire la tension de sortie directement avec une broche analogique. La bibliothèque AnalogRead() d'Arduino, par exemple, permet de récupérer cette valeur, que vous pouvez ensuite traduire en force ou en poids grâce à un calibrage.

Que vous développiez une interface utilisateur intuitive, un robot capable de "sentir" son environnement, un vêtement connecté, ou un système de surveillance de poids, le Capteur de Pression FSR402 offre la sensibilité, la précision et la flexibilité nécessaires pour donner vie à vos innovations. Sa robustesse et sa longue durée de vie en font un choix fiable pour le prototypage comme pour les applications finales.

Foire Aux Questions (FAQ)

Q1: Comment connecter le FSR402 à un Arduino pour lire la pression? R1: Le FSR402 est une résistance variable. Pour le lire avec un Arduino, vous devez le connecter dans un circuit diviseur de tension.

Connectez une broche du FSR à $5 V$ (ou $3.3 V$ ).
Connectez l'autre broche du FSR à une extrémité d'une résistance de pull-down (ex: $10 k Ω$ ).
Connectez l'autre extrémité de la résistance de pull-down à la masse (GND).
La broche entre le FSR et la résistance de pull-down se connecte à une broche d'entrée analogique de l'Arduino (ex: A0). La tension lue sur A0 variera avec la pression.

Q2: Le FSR402 donne-t-il une valeur de force absolue directement? R2: Non, le FSR402 donne une variation de résistance. Pour obtenir une valeur de force absolue (en Newtons ou grammes), vous devrez le calibrer. Cela implique d'appliquer des poids connus sur le capteur et d'enregistrer les valeurs de résistance ou de tension correspondantes, puis de créer une courbe de conversion dans votre code.

Q3: Quelle est la force maximale que ce capteur peut supporter? R3: Le FSR402 est conçu pour des forces allant jusqu'à environ $10 N$ (environ $1 kg$ ) pour une mesure précise. Il peut supporter des forces plus élevées (jusqu'à environ $100 N$ ou $10 kg$ ) avant d'être physiquement endommagé, mais sa linéarité et sa précision peuvent diminuer à des pressions très élevées. Il est important de ne pas dépasser la force maximale spécifiée pour maintenir la durée de vie du capteur.

Q4: Ce capteur est-il étanche ou résistant à l'eau? R4: Non, le FSR402 n'est pas intrinsèquement étanche. C'est un capteur à membrane qui peut être endommagé par l'humidité ou les liquides s'ils pénètrent entre les couches. Si vous avez besoin de l'utiliser dans un environnement humide, vous devrez le protéger avec un boîtier ou un revêtement étanche adapté.

Q5: Comment assurer une longue durée de vie pour le FSR402? R5: Pour maximiser la durée de vie :

Évitez de dépasser la force maximale recommandée.
Montez le capteur sur une surface plane et stable.
Assurez-vous que la pression est appliquée uniformément sur la zone de détection.
Évitez les chocs ou les torsions excessives.
Protéger le capteur de l'humidité, de la poussière et des contaminants si l'environnement l'exige.
